Transistörler - Bipolar (BJT) - Diziler

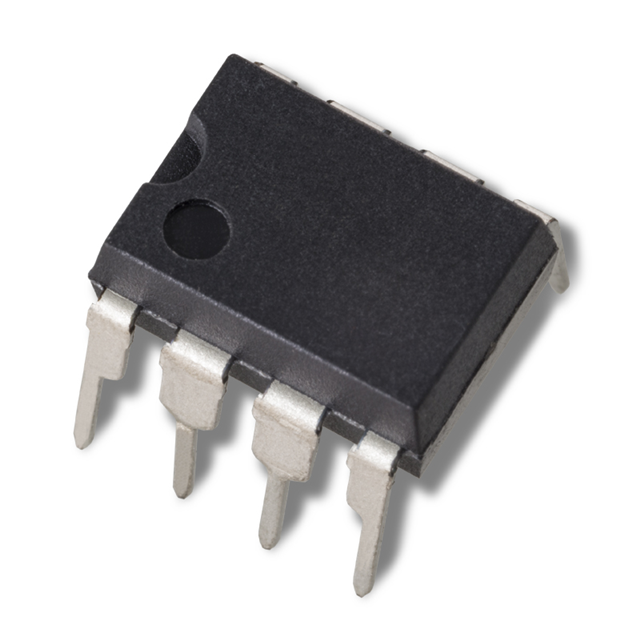

IT130 PDIP 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-DIP
- Seri / Aile Numarası
- IT130
IT130 PDIP 8L Hakkında
IT130 PDIP 8L, Linear Integrated Systems, Inc. tarafından üretilen sıkı eşleştirilmiş monolitik dual PNP transistör dizisidir. Kolektor cutoff akımı maksimum 1nA, maksimum kolektor akımı 10mA'dir. DC akım kazancı (hFE) 1mA ve 5V koşullarında minimum 225 değerindedir. Transistion frekansı 110MHz olup, maksimum güç tüketimi 500mW'tır. Kolektor-emiter kırılma gerilimi maksimum 45V'tur. Saturasyon gerilimi 50µA baz akımı ve 500µA kolektor akımında maksimum 500mV'tur. -55°C ile 150°C arasında çalışabilen, through hole montaj tipi 8-DIP paketinde sunulan bu bileşen, düşük sinyal uygulamaları, akım kaynakları, emiter takip devreler ve hassas analog uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 110MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-DIP |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
