Transistörler - Bipolar (BJT) - Diziler

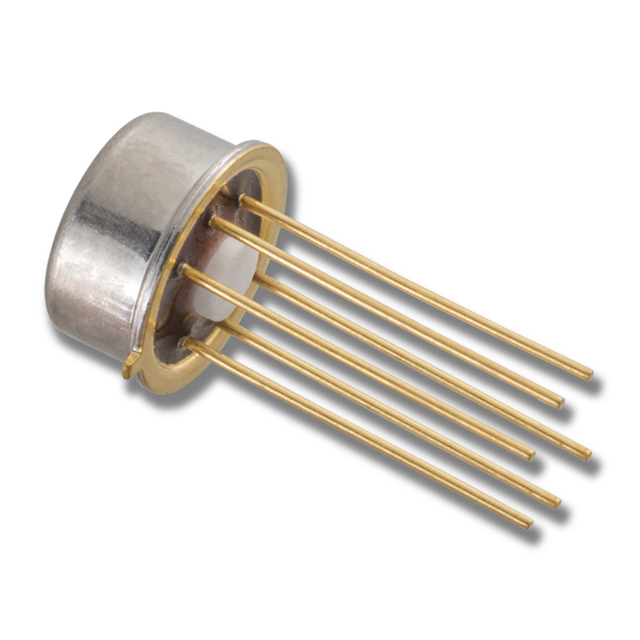

IT124 TO-78 6L
HIGH VOLTAGE, SUPER BETA, MONOLI
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- IT124
IT124 TO-78 6L Hakkında
IT124, Linear Integrated Systems, Inc. tarafından üretilen yüksek gerilim, süper beta monolitik yapıdaki dual NPN transistör dizisidir. TO-78-6 metal kutu paketinde sunulan bu bileşen, 500mW güç kapasitesi ile çalışır. DC akım kazancı (hFE) 10µA ve 1V koşullarında minimum 1500'dür. Transition frekansı 100MHz'tir. 100pA ile sınırlı collector cutoff akımı ve 500mV saturation voltajı (100µA base, 1mA collector akımında) sayesinde anahtarlama uygulamalarında kullanılabilir. -55°C ile 150°C arasında çalışır. Through hole montajı destekler. Sesli amplifikatörler, küçük sinyal amplifikasyonu ve anahtarlama devrelerinde kullanım alanı bulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 100pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1500 @ 10µA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 2V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
