Transistörler - Bipolar (BJT) - Diziler

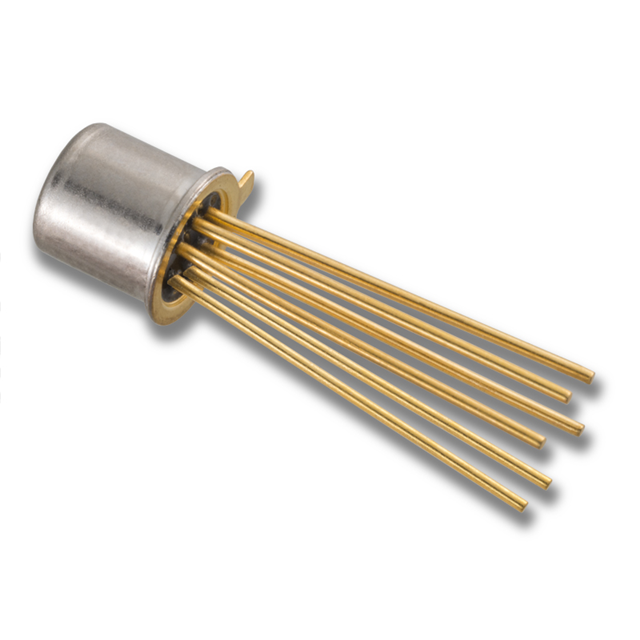

IT124 TO-71 6L
HIGH VOLTAGE, SUPER BETA, MONOLI
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- IT124
IT124 TO-71 6L Hakkında
IT124, Linear Integrated Systems, Inc. tarafından üretilen dual NPN transistör dizisidir. TO-71-6 metal kaplama paketinde sunulan bu komponent, yüksek gerilim uygulamalarında ve super beta karakteristiği ile güç amplifikasyon devrelerinde kullanılır. 1500 minimum DC akım kazancı (hFE @ 10µA, 1V) ile darbe ve sinyal işleme uygulamalarında tercih edilir. 100MHz geçiş frekansı ve 500mW maksimum güç yönetimi kapasitesi ile, ses amplifikatörleri, sürücü devreler ve endüstriyel kontrol uygulamalarında yer alır. -55°C ile 150°C arasında işletme sıcaklık aralığı geniş çevre koşullarında çalışmaya olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 100pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1500 @ 10µA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 2V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
