Transistörler - Bipolar (BJT) - Diziler

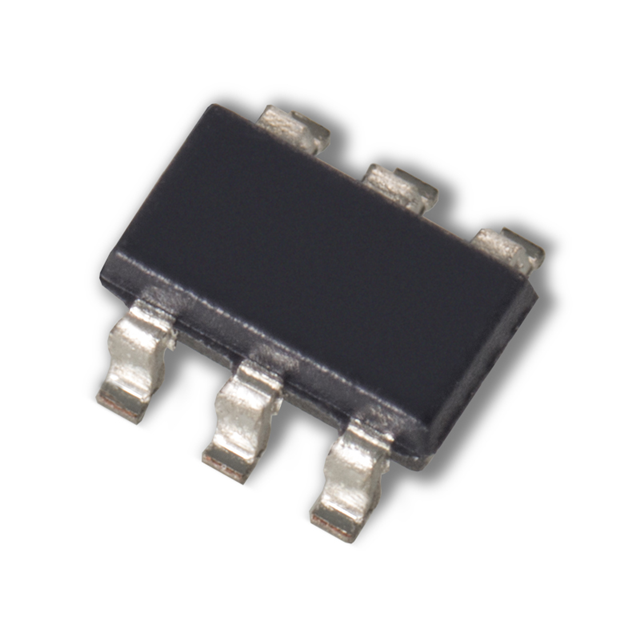

IT124 SOT-23 6L
HIGH VOLTAGE, SUPER BETA, MONOLI
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- IT124
IT124 SOT-23 6L Hakkında
IT124, Linear Integrated Systems tarafından üretilen yüksek voltaj, süper beta karakteristiğine sahip monolitik dual NPN transistör dizisidir. SOT-23-6 yüzey montaj paketinde sunulan bu komponent, iki adet NPN transistörü tek bir çipe entegre etmiştir. Minimum 1500 hFE DC akım kazancı ile düşük akım uygulamalarında yüksek amplifikasyon sağlar. 100MHz geçiş frekansı ile orta hızlı anahtarlama devrelerinde kullanılabilir. 500mW maksimum güç yayınlama kapasitesi ve -55°C ile 150°C arasında çalışma sıcaklığı aralığı, geniş uygulamalara uygunluğunu gösterir. Ses amplifikasyonu, sinyal kuvvetlendirme, düşük akım anahtarlaması ve sensör ön-kuvvetlendiricileri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 100pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1500 @ 10µA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | SOT-23-6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 2V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
