Transistörler - Bipolar (BJT) - Diziler

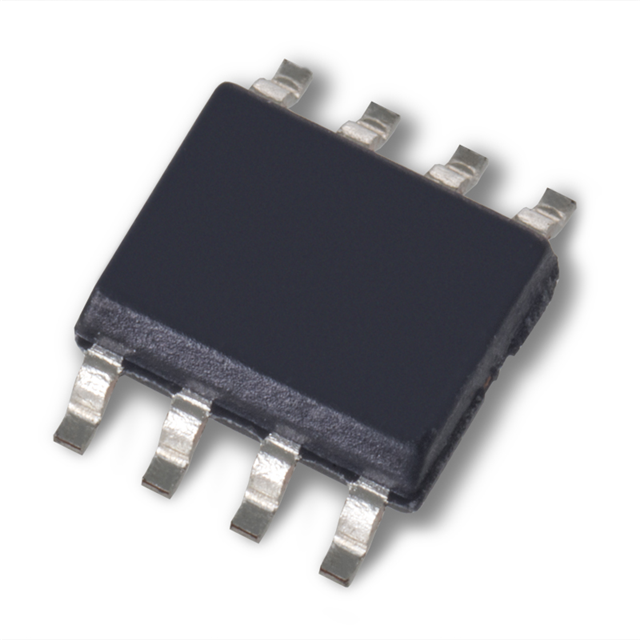

IT124 SOIC 8L
HIGH VOLTAGE, SUPER BETA, MONOLI
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- IT124
IT124 SOIC 8L Hakkında
IT124 SOIC 8L, Linear Integrated Systems tarafından üretilen yüksek voltaj, super beta monolitik yapılı dual NPN transistör dizisidir. Surface mount 8-SOIC paket tipi ile tasarlanan bu bileşen, 10mA'ye kadar collector akımı ve 1500'lük minimum DC current gain (hFE) sağlar. 100MHz transition frekansı ile hızlı anahtarlama uygulamalarında kullanılabilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında ve 500mW maksimum güç dağılımı kapasitesi ile analog sinyalleme, düşük sinyal amplifikasyon ve switch uygulamalarında tercih edilir. Düşük collector cutoff akımı (100pA) ve 500mV saturation voltajı özellikleri, hassas kontrol gerektiren devreler için uygun kılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 100pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1500 @ 10µA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-SOIC |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 2V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
