Transistörler - Bipolar (BJT) - Diziler

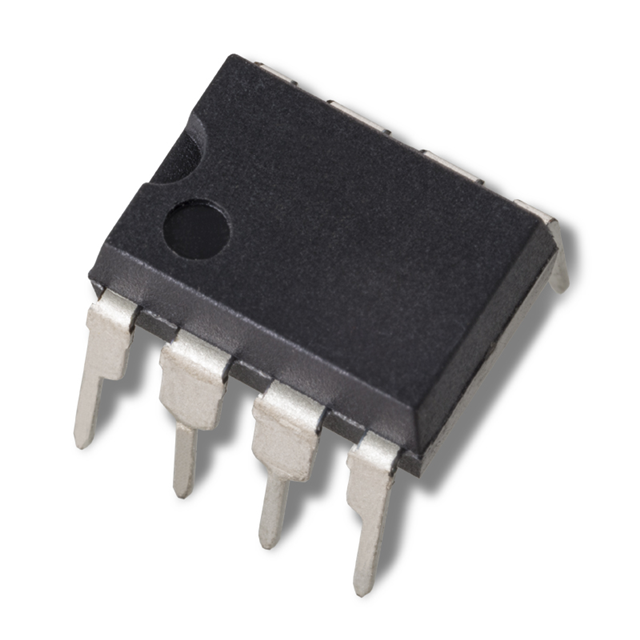

IT124 PDIP 8L
HIGH VOLTAGE, SUPER BETA, MONOLI
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-DIP
- Seri / Aile Numarası
- IT124
IT124 PDIP 8L Hakkında
IT124 PDIP 8L, Linear Integrated Systems tarafından üretilen yüksek voltaj, süper beta monolitik dual NPN transistör dizisidir. 8 pin DIP pakette sunulan bu bileşen, 1500 minimum DC akım kazancı (hFE) ve 100MHz transition frequency özelliğine sahiptir. Maksimum 500mW güç tüketimi ile tasarlanmıştır. 10mA maksimum kolektör akımı ve 2V collector-emitter breakdown voltajı ile dikkat çekici özellikleri vardır. Düşük kesme akımı (100pA ICBO) ve 500mV maksimum VCE(sat) değerleri sayesinde hassas amplifikasyon ve anahtarlama uygulamalarında kullanılabilir. -55°C ile +150°C aralığında çalışır ve aktif parça statüsüne sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 100pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1500 @ 10µA, 1V |
| Frequency - Transition | 100MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-DIP |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 2V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
