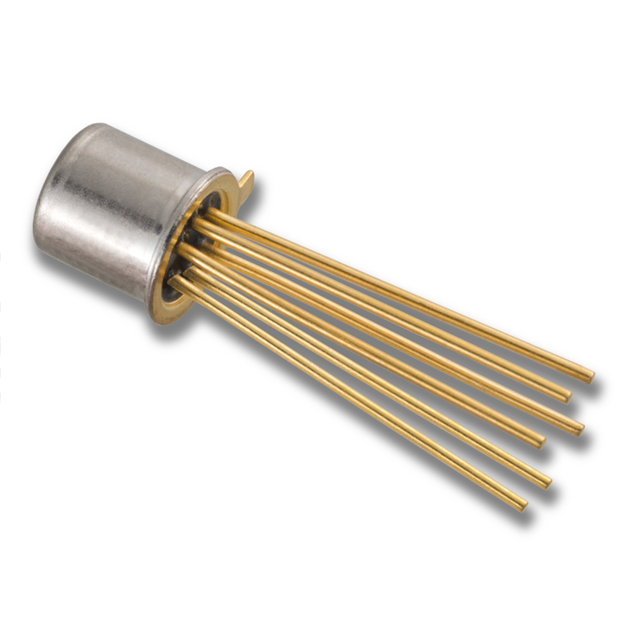

IT122 TO-71 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- IT122
IT122 TO-71 6L Hakkında
IT122, Linear Integrated Systems, Inc. tarafından üretilen monolitik dual NPN transistör dizisidir. TO-71 metal can paketinde sunulan bu bileşen, sıkı şekilde eşleştirilmiş iki NPN transistörü içerir. 100 @ 1mA, 5V minimum DC current gain (hFE) ve 180MHz transition frequency özelliğine sahiptir. Maksimum collector akımı 10mA, maksimum power dissipation 500mW olarak belirtilmiştir. 45V collector-emitter breakdown voltage ile çalışır ve Vce saturation 500mV @ 50µA, 500µA koşullarında ölçülmüştür. -55°C ~ 150°C geniş işletme sıcaklığı aralığında kullanılabilir. Analog sinyal işleme, dar-bant yükselticiler, logaritmik devreler ve diğer düşük sinyal uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
