Transistörler - Bipolar (BJT) - Diziler

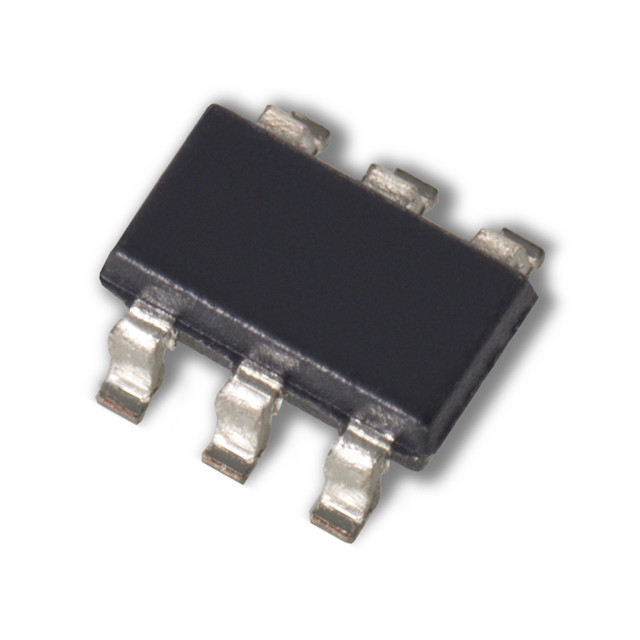

IT122 SOT-23 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- IT122
IT122 SOT-23 6L Hakkında
IT122, Linear Integrated Systems tarafından üretilen monolitik dual NPN transistör dizisidir. Sıkı şekilde eşleştirilmiş karakteristikleri ile tasarlanmıştır. Surface mount SOT-23-6 paketinde sunulan bu bileşen, diferansiyel amplifikatörler, logaritmik amplifikatörler, analog çarpanlar ve diğer hassas analog uygulamalarda kullanılır. 180MHz transition frequency ve 100 minimum DC current gain (1mA, 5V'da) ile orta hızlı işlemlere uygundur. 500mW maksimum güç, 10mA maksimum kolektör akımı ve -55°C ile +150°C arasında geniş çalışma sıcaklığı aralığı destekler. 45V breakdown voltage ile elektrik karakteristiği bellidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | SOT-23-6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
