Transistörler - Bipolar (BJT) - Diziler

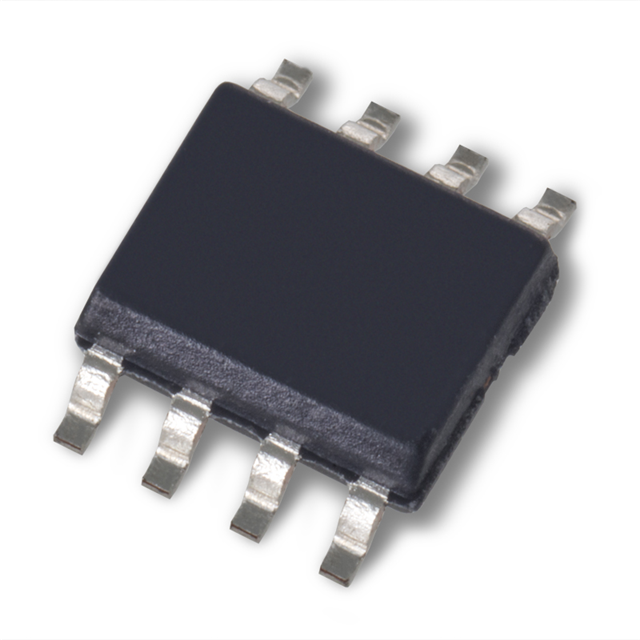

IT122 SOIC 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- IT122
IT122 SOIC 8L Hakkında
IT122 SOIC 8L, Linear Integrated Systems tarafından üretilen sıkı eşleştirilmiş monolitik dual NPN transistör dizisidir. Surface mount SOIC 8 paketinde sunulan bu bileşen, analog sinyal işleme, diferansiyel amplifikasyon, logaritmik devreler ve current mirror uygulamalarında kullanılır. Her transistör 100 minimum DC current gain (hFE), 180MHz transition frequency ve 500mV maksimum saturation voltajı ile karakterize edilir. 10mA maksimum collector akımı ve 45V breakdown voltajı ile genel sinyal amplifikasyon, preksizyonlu ölçüm devreleri ve audio uygulamalarına uygundur. -55°C ile +150°C sıcaklık aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-SOIC |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
