Transistörler - Bipolar (BJT) - Diziler

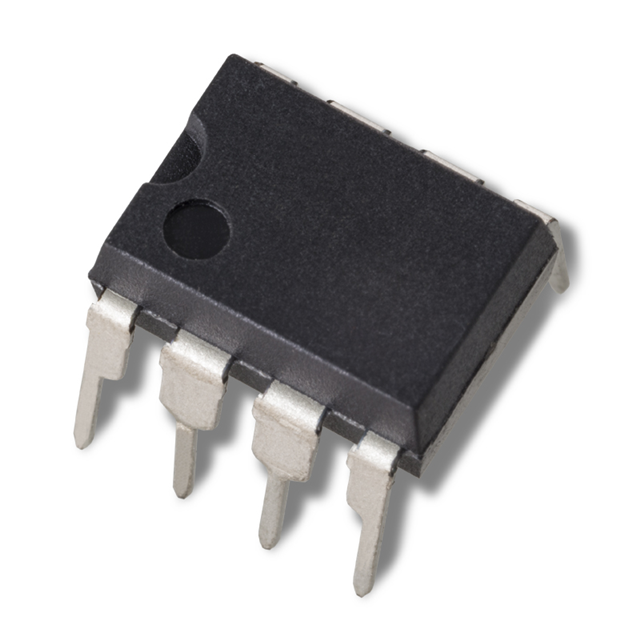

IT122 PDIP 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-DIP
- Seri / Aile Numarası
- IT122
IT122 PDIP 8L Hakkında
IT122 PDIP 8L, Linear Integrated Systems tarafından üretilen monolitik dual NPN transistör dizisidir. İki adet sıkı toleranslı NPN transistörü içeren bu bileşen, analoglar arası eşleştirme gerekliliği olan uygulamalarda kullanılır. 180MHz transition frequency ve 45V collector-emitter breakdown voltajı ile orta hızlı anahtarlama uygulamalarına uygundur. 500mW maksimum güç derating kapasitesi sayesinde amplifikasyon, anahtarlama ve darbe işleme devrelerinde tercih edilir. -55°C ile 150°C geniş işletme sıcaklık aralığında çalışabilir. Through-hole montaj tipi ile klasik PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-DIP |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
