Transistörler - Bipolar (BJT) - Diziler

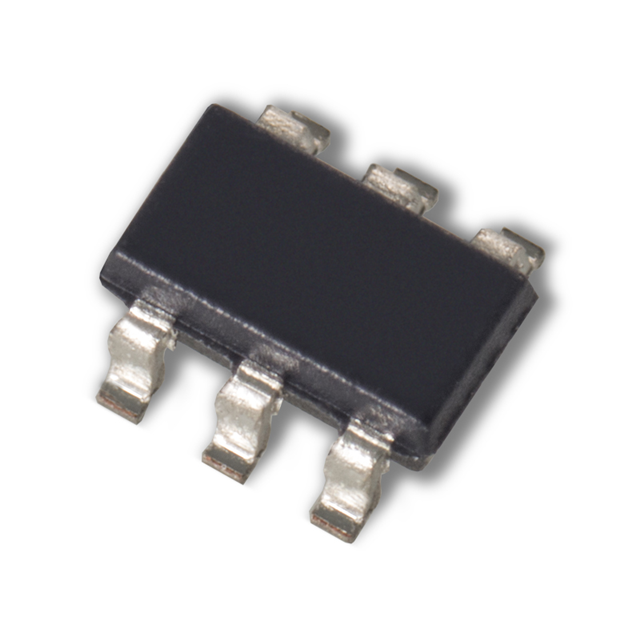

IT121 SOT-23 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- IT121
IT121 SOT-23 6L Hakkında
IT121, Linear Integrated Systems tarafından üretilen sıkı toleranslı monolitik dual NPN transistör dizisidir. SOT-23-6 yüzey montaj paketinde sunulan bu bileşen, eşleştirilmiş transistör çiftleri gerektiren uygulamalarda kullanılır. 10mA maksimum kollektör akımı, 1nA ICBO kollektör kesme akımı ve 180MHz geçiş frekansı özelliğine sahiptir. 45V kollektör-emiter kırılma gerilimi ile orta güç uygulamalarına uygundur. Ön amplifikatörler, logaritmik amplifikatörler, telemetri sistemleri ve hassas analog devrelerinde tercih edilir. -55°C ile 150°C arasında çalışabilir ve 500mW maksimum güç dağıtmaya dayanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | SOT-23-6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
