Transistörler - Bipolar (BJT) - Diziler

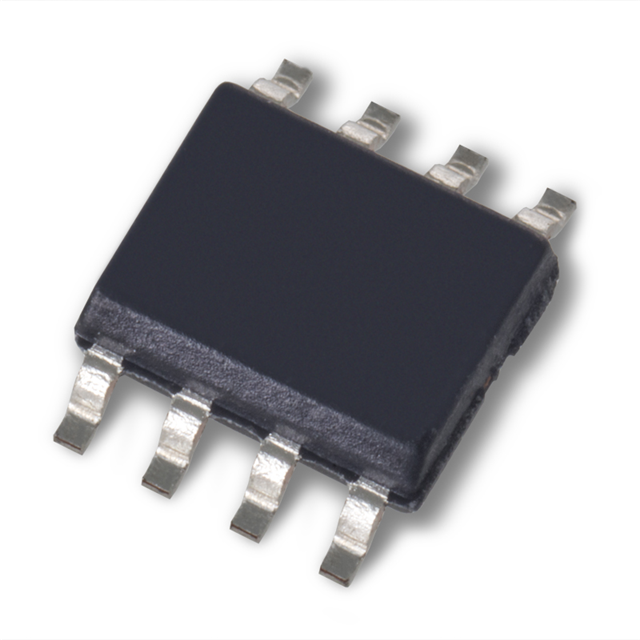

IT121 SOIC 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- IT121
IT121 SOIC 8L Hakkında
IT121, Linear Integrated Systems tarafından üretilen monolitik dual NPN transistör dizisidir. Sıkı şekilde eşleştirilmiş (tightly matched) iki transistörü içeren bu bileşen, SOIC-8 SMD pakette sunulmaktadır. 10mA kolektör akımı, 180MHz transition frequency ve 45V breakdown voltajına sahiptir. -55°C ile 150°C arasında çalışabilen bu transistör, 500mW güç tüketimine kadir. Düşük cutoff akımı (1nA) ve iyi DC current gain özellikleriyle yükseltici, karşılaştırıcı, anahtar ve darbe devreleri gibi analog ve dijital uygulamalarda kullanılır. Matched pair tasarımı, çift transistör gerektiren hassas uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-SOIC |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
