Transistörler - Bipolar (BJT) - Diziler

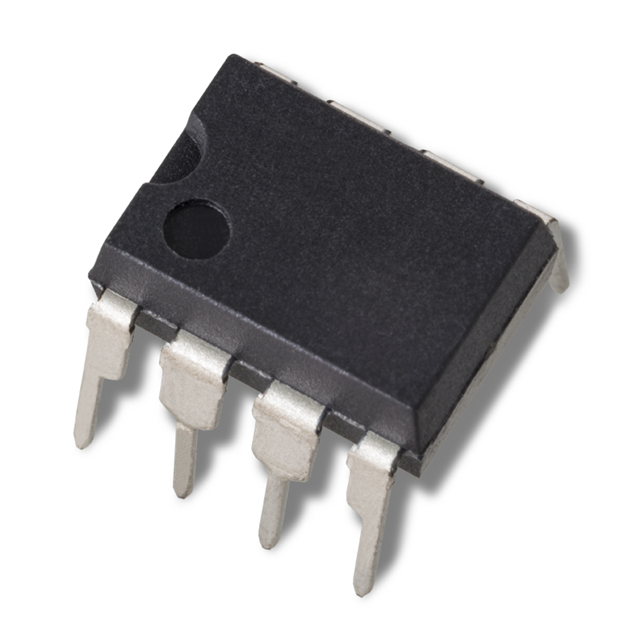

IT121 PDIP 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-DIP
- Seri / Aile Numarası
- IT121
IT121 PDIP 8L Hakkında
IT121, Linear Integrated Systems tarafından üretilen monolitik yapıda dual NPN transistör dizisidir. PDIP 8L (8-pin DIP) paketinde sunulan bu komponent, iki transistörün yüksek hassasiyette eşleştirilmiş özellikler sunan entegre halidir. Maksimum collector akımı 10mA, DC akım kazancı (hFE) 1mA, 5V koşullarında minimum 100'dür. 180MHz transition frequency ile yüksek frekans uygulamalarında kullanılabilir. Maksimum saturation voltajı 500mV @ 50µA, 500µA koşullarında ölçülür. Collector-Emitter breakdown voltajı maksimum 45V'tur. 500mW maksimum güç ile kontrol, sinyal işleme ve amplifikasyon devrelerinde uygulanır. -55°C ile 150°C arasında çalışma sıcaklığına sahiptir. Through-hole monte tipi ile PCB'ye doğrudan lehimleme yapılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 180MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-DIP |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
