Transistörler - Bipolar (BJT) - Diziler

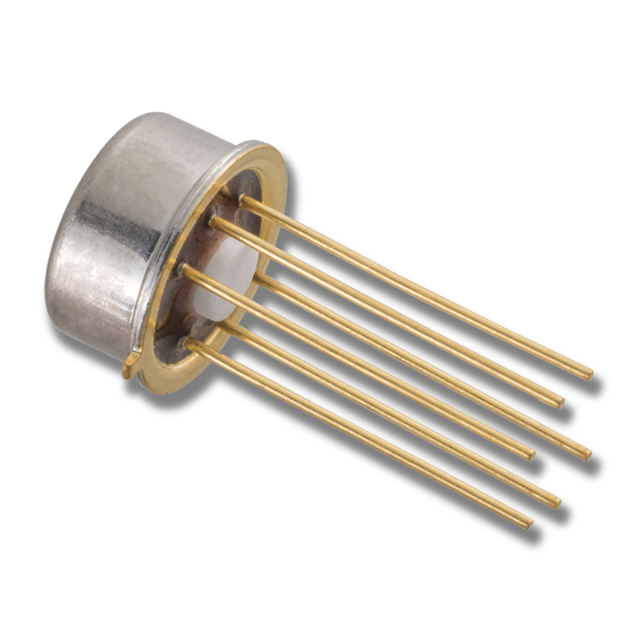

IT120A TO-78 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- IT120A
IT120A TO-78 6L Hakkında
IT120A, Linear Integrated Systems tarafından üretilen monolitik dual NPN transistör dizisidir. TO-78-6 metal kapa pakette sunulan bu komponent, sıkı şekilde eşleştirilmiş karakteristikleriyle ayırt edilir. Maksimum 10mA kolektör akımı ve 225 minimum DC akım kazancı (hFE) ile çalışan IT120A, 220MHz transition frequency sunmaktadır. -55°C ile 150°C arasında sınırlanmış işletme sıcaklığında 500mW güç disipasyon kapasitesine sahiptir. 45V maksimum Vce(br) ile bu transistör, analog sinyal işleme, RF amplifikasyon, düşük seviyeli anahtar devreleri ve pair-matched uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 220MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
