Transistörler - Bipolar (BJT) - Diziler

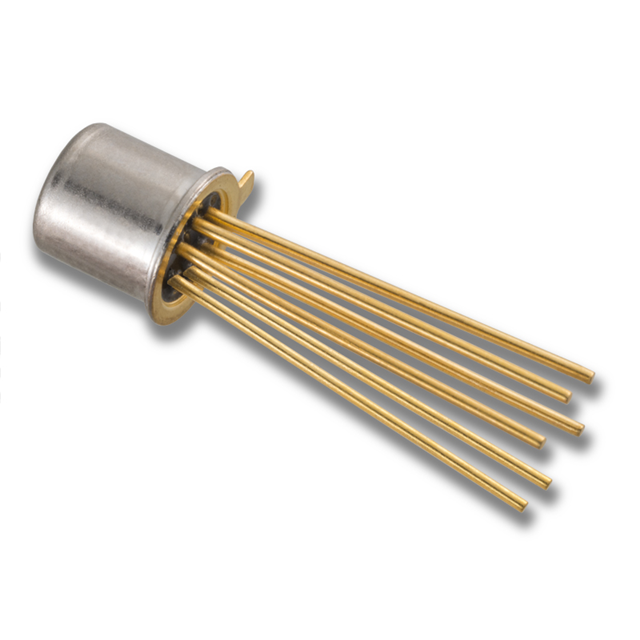

IT120A TO-71 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- IT120A
IT120A TO-71 6L Hakkında
IT120A, Linear Integrated Systems tarafından üretilen monolitik dual NPN transistör dizisidir. TO-71 metal kutu paketinde sunulan bu bileşen, sıkı şekilde eşleştirilmiş iki NPN transistörü içerir. 220MHz transition frequency ile diferansiyel amplifikatör, logaritmik amplifikatör ve hassas analog işleme uygulamalarında kullanılır. 10mA collector akımı, 225 minimum hFE (@1mA, 5V), 500mV saturation voltajı ve 45V breakdown voltajı ile genel amaçlı ve hassas analog devrelerde tercih edilir. -55°C ile 150°C arasında çalışabilen bu transistör dizisi, eşleştirilmiş karakteristiği sayesinde AC amplifikatör, logaritmik dönüştürücü ve analog çarpan devreleri tasarımında önemli bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 220MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
