Transistörler - Bipolar (BJT) - Diziler

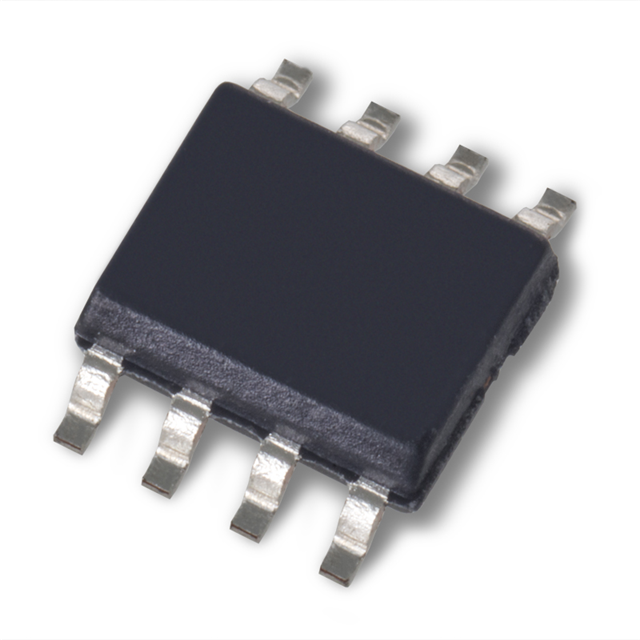

IT120A SOIC 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- IT120A
IT120A SOIC 8L Hakkında
IT120A, Linear Integrated Systems, Inc. tarafından üretilen sıkı eşleştirilmiş monolitik dual NPN transistör dizisidir. SOIC 8L paket içinde iki adet NPN transistör barındıran bu komponent, analog sinyal işleme, diferansiyel amplifikatör tasarımı ve logaritmik uygulamalarda kullanılır. 220MHz geçiş frekansı ve 225 minimum DC akım kazancı ile hassas analog devrelerde kullanıma uygundur. 10mA maksimum kolektör akımı ve 500mW güç disipasyonu kapasitesi, sinyal amplifikasyon ve anahtarlama uygulamalarında istikrarlı çalışma sağlar. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ve 45V maksimum Vce kırılma voltajı sayesinde endüstriyel ve askeri uygulamalara uygunluk sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 220MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-SOIC |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
