Transistörler - Bipolar (BJT) - Diziler

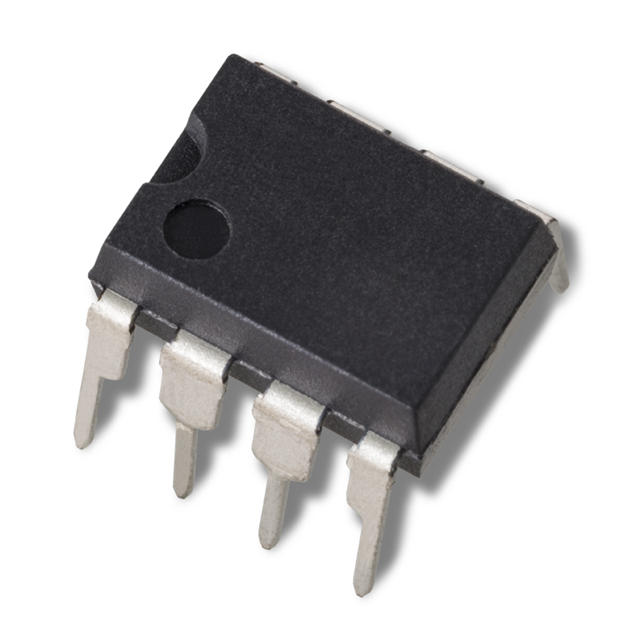

IT120A PDIP 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-DIP
- Seri / Aile Numarası
- IT120A
IT120A PDIP 8L Hakkında
IT120A, Linear Integrated Systems tarafından üretilen monolitik dual NPN transistör dizisidir. PDIP 8 pin DIP paketinde sunulan bu bileşen, sıkı şekilde eşleştirilmiş iki NPN transistörü içerir. 220MHz transition frequency ile diferansiyel amplifikatör, logaritmik amplifikatör ve doğru-alternatif işaretleme uygulamalarında kullanılır. 45V BVCEO ile uygun voltaj seviyesine sahip olan bileşen, 500mW güç tüketim kapasitesi ile analog sinyal işleme devrelerinde, ölçüm cihazlarında ve ses frekansı amplifikasyonunda yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 220MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-DIP |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
