Transistörler - Bipolar (BJT) - Diziler

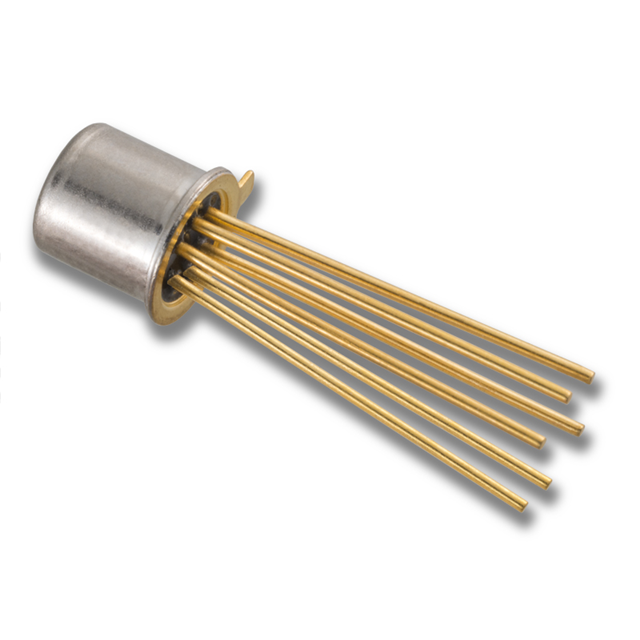

IT120 TO-71 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- IT120
IT120 TO-71 6L Hakkında
IT120, Linear Integrated Systems, Inc. tarafından üretilen monolitik dual NPN transistör dizisidir. Sıkı şekilde eşleştirilmiş özelliklere sahip bu bileşen, TO-71 metal kasa içerisinde 6 pin konfigürasyonunda sunulmaktadır. Maksimum 10mA kollektör akımı, 225 minimum DC akım kazancı (1mA, 5V'ta) ve 220MHz transition frekansı özelliğine sahiptir. 500mW maksimum güç disipasyonu kapasitesi ile kullanılan bu transistör dizisi, yüksek frekanslı devreler, amplifikatör uygulamaları ve anahtarlama devreleri gibi analog ve RF sinyal işleme uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışma sıcaklık aralığı, geniş ortam koşullarında güvenilir performans sağlar. Kolektör-emiter gerilim 45V maksimum olup, 500mV saturasyon voltajı ile düşük seviye lojik uygulamalarında da kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 220MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
