Transistörler - Bipolar (BJT) - Diziler

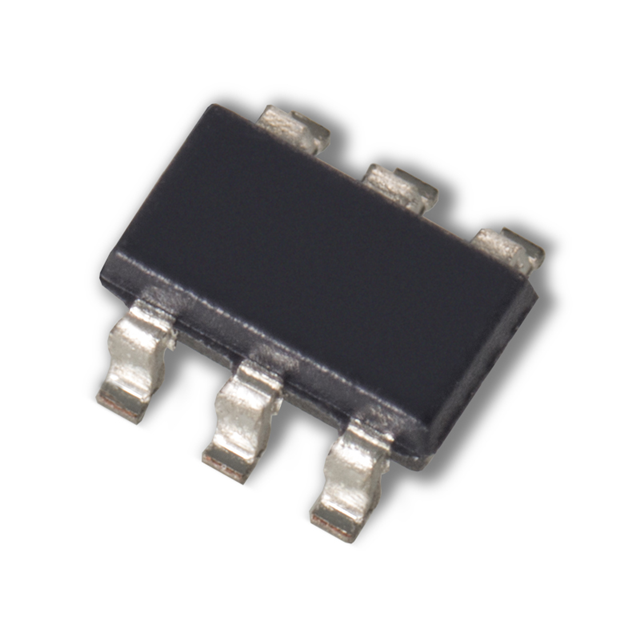

IT120 SOT-23 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- IT120
IT120 SOT-23 6L Hakkında
IT120, Linear Integrated Systems tarafından üretilen sıkı şekilde eşleştirilmiş monolitik dual NPN transistör dizisidir. SOT-23-6 paketinde sunulan bu bileşen, düşük seviye sinyal amplifikasyonu, anahtarlama uygulamaları ve yüksek empedanslı kaynaklı devrelerde kullanılmak üzere tasarlanmıştır. DC akım kazancı (hFE) 1mA, 5V'de 225 minimum değerine sahip olup, 220MHz transition frequency ile orta hızlı uygulamalara uygundur. 500mW maksimum güç dağıtımı kapasitesi ve 45V collector-emitter breakdown voltajı ile genel amaçlı amplifikasyon ve anahtar uygulamalarında kullanılabilir. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 220MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | SOT-23-6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
