Transistörler - Bipolar (BJT) - Diziler

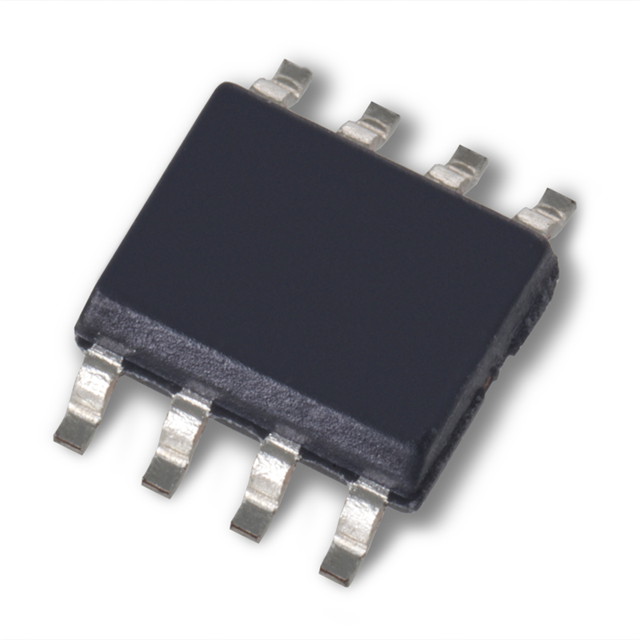

IT120 SOIC 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- IT120
IT120 SOIC 8L Hakkında
IT120 SOIC 8L, Linear Integrated Systems tarafından üretilen monolitik dual NPN transistör dizisidir. Sıkı şekilde eşleştirilmiş transistör çiftinden oluşan bu bileşen, düşük offset voltaj ve yüksek akım kazancı ile karakterizedir. 10mA maksimum kolektör akımı, 500mV doyum voltajı ve 45V breakdown voltajı ile çeşitli uygulamalarda kullanılabilir. 220MHz transition frequency, yüksek hızlı anahtarlama uygulamalarına uygundur. -55°C ile 150°C arasında çalışabilir ve 500mW maksimum güç tüketimi ile sınırlandırılmıştır. Diferansiyel amplifikatörler, logaritmik detektörler, analog çarpıcılar ve hassas analog uygulamalarda tercih edilir. SOIC 8-pin paket, yüksek yoğunluk PCB tasarımlarında kullanılmaya elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 220MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-SOIC |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
