Transistörler - Bipolar (BJT) - Diziler

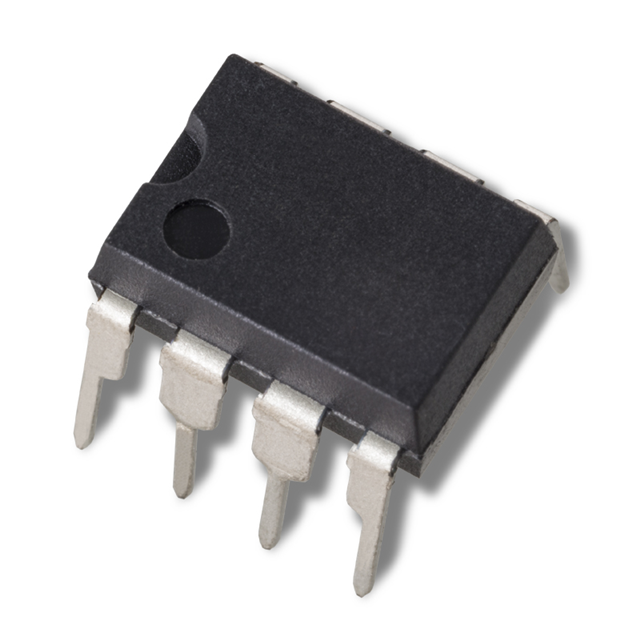

IT120 PDIP 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-DIP
- Seri / Aile Numarası
- IT120
IT120 PDIP 8L Hakkında
IT120 PDIP 8L, Linear Integrated Systems tarafından üretilen monolitik dual NPN transistör dizisidir. İki adet sıkı eşleştirilmiş NPN transistörü içeren bu bileşen, analogg sinyal işleme, diferansiyel amplifikatör, logaritmik ve üstel devreler gibi uygulamalarda kullanılır. 225 minimum DC akım kazancı (hFE) ile hassas akım kontrolü sağlar. 220MHz transistion frekansı ile orta frekanslı uygulamalara uygundur. -55°C ile +150°C geniş çalışma sıcaklığı aralığında güvenilir performans sunar. 500mW maksimum güç dağıtımı kapasitesi ile genel sinyal işleme ve präzisyon analog devrelerinde tercih edilen bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 1nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 225 @ 1mA, 5V |
| Frequency - Transition | 220MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-DIP |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50µA, 500µA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
