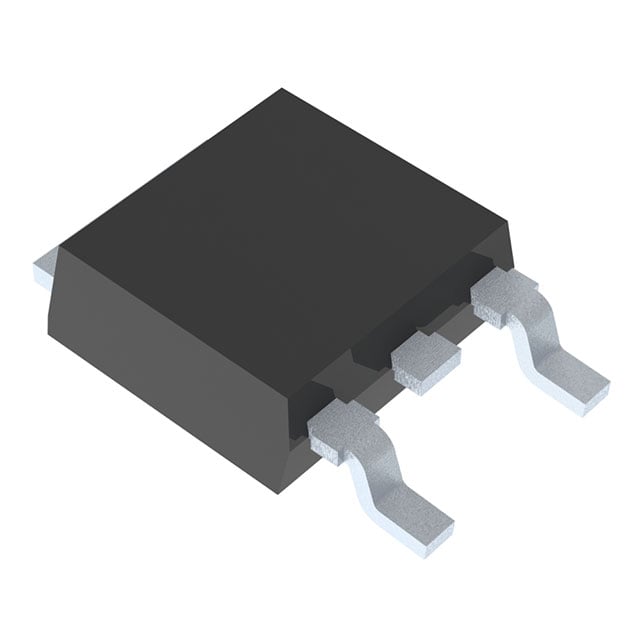

ISL9V2040D3STV
IGBT, 430V, 10A, 1.95V, 200MJ, D
- Üretici
- onsemi
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- ISL9V2040D3S
ISL9V2040D3STV Hakkında
ISL9V2040D3STV, onsemi tarafından üretilen 430V IGBT transistörüdür. 10A kollektör akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 1.9V Vce(on) değeri ile düşük iletim kaybı sağlar. 12nC gate charge ve 610ns açılış/3.64µs kapanış süreleri hızlı anahtarlama performansı sunar. -40°C ile 175°C arasında çalışabilir. TO-252-3 (DPak) yüzey montaj paketi tercih edilir. DC-DC dönüştürücüler, motor sürücüleri ve endüstriyel güç denetim devreleri gibi uygulamalarda kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Gate Charge | 12 nC |
| Input Type | Logic |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 130 W |
| Supplier Device Package | TO-252AA |
| Td (on/off) @ 25°C | 610ns/3.64µs |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 4V, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 430 V |
