Diyotlar - Doğrultucular - Tekil

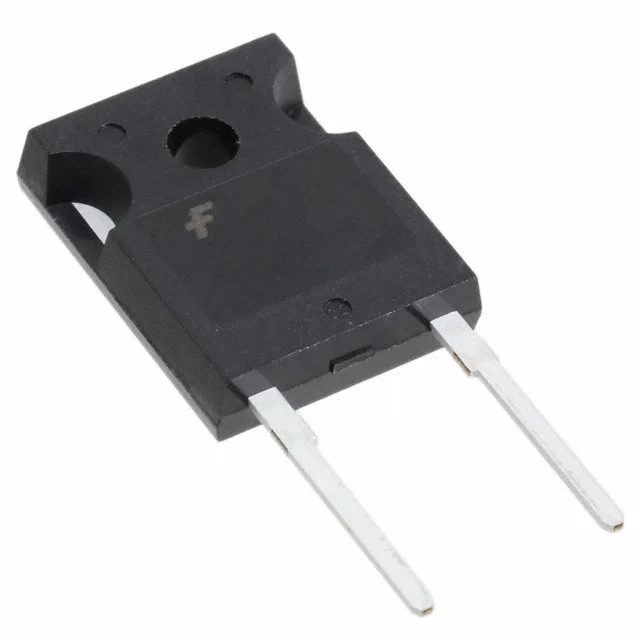

ISL9R3060G2-F085
DIODE GEN PURP 600V 30A TO247-2
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ISL9R3060G2
ISL9R3060G2-F085 Hakkında
ISL9R3060G2-F085, onsemi tarafından üretilen 600V 30A kapasiteli fast recovery diyottur. TO-247-2 paketinde sunulan bu genel amaçlı doğrultma diyotu, yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. 45 ns reverse recovery time ile hızlı anahtarlama özelliği sağlar. -55°C ile 175°C arasında çalışabilir ve 100 µA @ 600V ters kaçak akıma sahiptir. 30A akımda 2.4V forward voltage değerine ulaşır. Güç kaynakları, invertörler, motor kontrol devreleeri ve endüstriyel uygulamalarda doğrultma, koruma ve gerilim düzenleme görevlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 100 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 45 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.4 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
