Transistörler - FET, MOSFET - Diziler

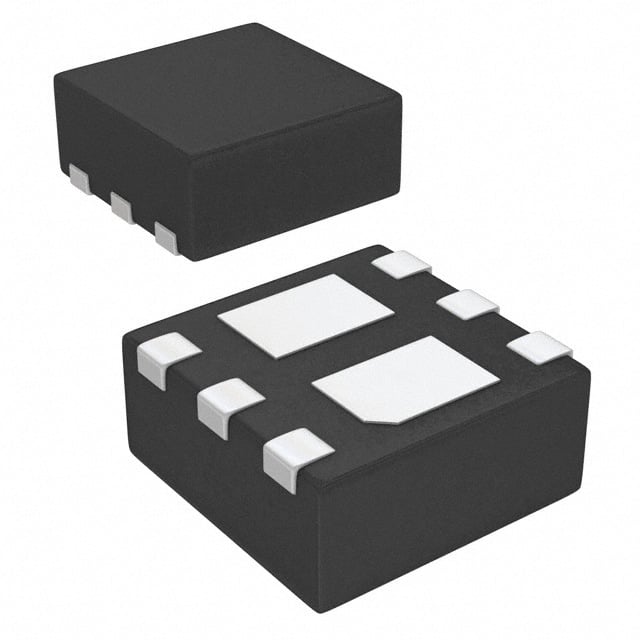

IRLHS6376TRPBF
MOSFET 2N-CH 30V 3.6A 6PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- IRLHS6376
IRLHS6376TRPBF Hakkında
IRLHS6376TRPBF, Infineon Technologies tarafından üretilen dual N-channel MOSFET transistörüdür. 30V drain-source gerilimi ve 3.6A sürekli drain akımı kapasitesiyle çalışır. Logic level gate özelliğine sahip olup, 4.5V gate geriliminde 63mΩ RDS(on) değeri ile düşük iletim direncine sahiptir. 2.8nC gate charge ve 270pF input capacitance değerleri ile hızlı anahtarlama performansı sağlar. Surface mount 6-PQFN paketinde sunulan bu komponent, -55°C ile +150°C arasında çalışabilir. DC-DC dönüştürücüler, motor kontrol devreleri, güç yönetimi uygulamaları ve düşük voltaj anahtarlama devrelerinde kullanılan bir elektronik bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.6A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 270pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.5W |
| Rds On (Max) @ Id, Vgs | 63mOhm @ 3.4A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Vgs(th) (Max) @ Id | 1.1V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
