Transistörler - FET, MOSFET - Diziler

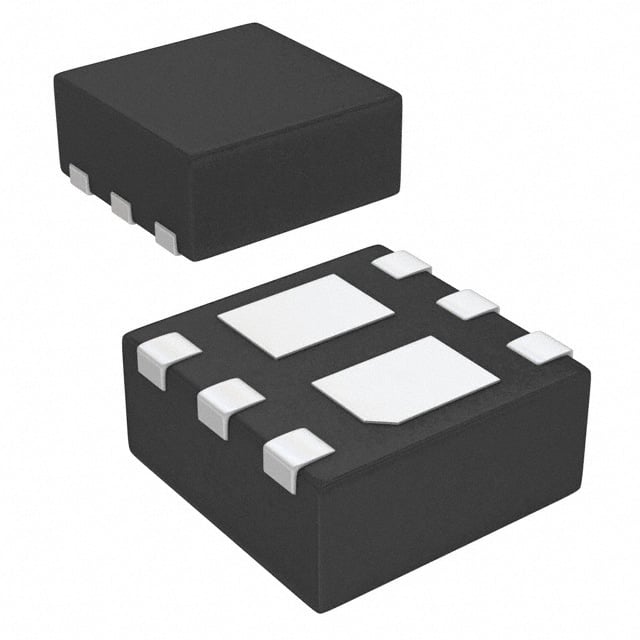

IRLHS6276TRPBF
MOSFET 2N-CH 20V 4.5A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-VQFN Exposed Pad
- Seri / Aile Numarası
- IRLHS6276
IRLHS6276TRPBF Hakkında
IRLHS6276TRPBF, Infineon Technologies tarafından üretilen çift N-kanallı MOSFET transistördür. 20V Vds rated voltajı ve 4.5A sürekli dren akımı kapasitesi ile düşük güç uygulamalarında kullanılır. Logic level gate özelliği sayesinde 4.5V gatede tam iletim sağlar. 45mOhm drain-source on-direnci ile minimum güç kaybı sunar. 6-PQFN Surface Mount paketinde sunulan bu transistör, motor kontrol, LED sürücü, güç yönetimi ve IoT cihazlarında yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 310pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VQFN |
| Part Status | Active |
| Power - Max | 1.5W |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 3.4A, 4.5V |
| Supplier Device Package | 6-PQFN (2x2) |
| Vgs(th) (Max) @ Id | 1.1V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
