Transistörler - FET, MOSFET - Diziler

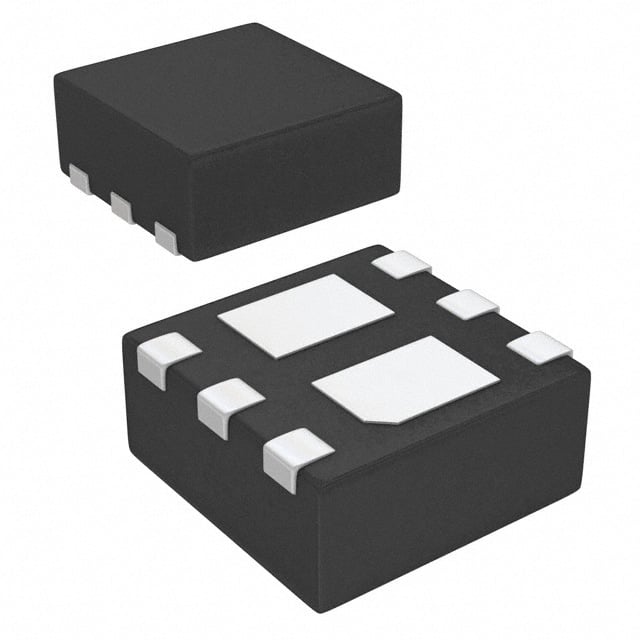

IRLHS6276TR2PBF
MOSFET 2N-CH 20V 4.5A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Seri / Aile Numarası
- IRLHS6276
IRLHS6276TR2PBF Hakkında
IRLHS6276TR2PBF, Infineon Technologies tarafından üretilen dual N-channel MOSFET transistöridir. 20V Drain-to-Source gerilimi ve 4.5A sürekli dren akımı ile tasarlanmıştır. Logic level gate özelliğine sahip olup, 45mOhm On-Resistance değeri ile düşük güç kaybı sağlar. 6-pin PowerVDFN (PQFN) surface mount paketinde sunulmaktadır. Düşük kapasitans (310pF) ve hızlı anahtarlama karakteristiği ile güç yönetimi uygulamalarında, LED sürücülerde ve çeşitli anahtarlama devrelerinde kullanılmaktadır. Maksimum güç disipasyonu 1.5W olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 310pF @ 10V |
| Mounting Type | Surface Mount |
| Package / Case | 6-PowerVDFN |
| Part Status | Obsolete |
| Power - Max | 1.5W |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 3.4A, 4.5V |
| Supplier Device Package | 6-PQFN Dual (2x2) |
| Vgs(th) (Max) @ Id | 1.1V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
