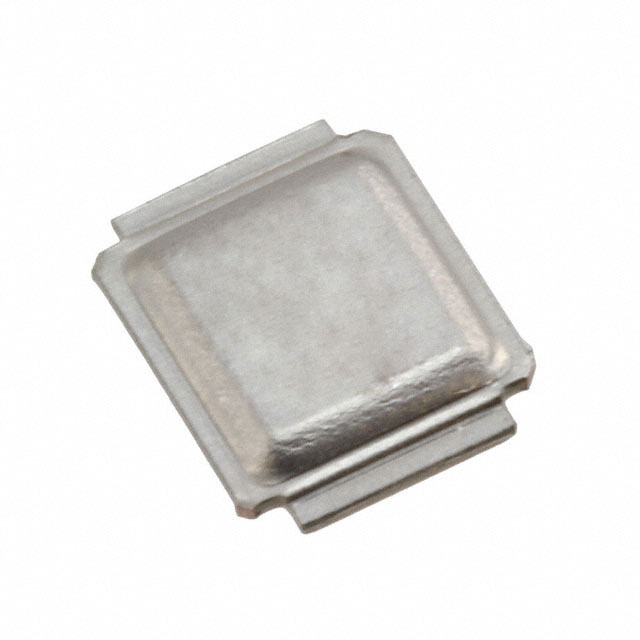

IRL6297SDTRPBF
MOSFET 2N-CH 20V 15A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric SA
- Seri / Aile Numarası
- IRL6297
IRL6297SDTRPBF Hakkında
IRL6297SDTRPBF, Infineon Technologies tarafından üretilen 2 adet N-Channel MOSFET transistörü içeren DirectFET™ SA paketli entegre devredir. 20V drain-source gerilimi ve 15A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. Logic level gate uyumluluğu, düşük gate charge (54nC @ 10V) ve 4.9mOhm'luk RDS(on) değeri ile anahtarlama ve güç yönetimi uygulamalarında verimli çalışır. -40°C ile 150°C arasında çalışabilen bu bileşen, DC-DC konvertörler, motor sürücüleri, yük anahtarlaması ve güç dağıtım sistemlerinde kullanılır. Compact DirectFET™ SA yüzey montajlı paket, düşük parazit endüktansı sağlayarak yüksek frekans uygulamalarında uygun performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 54nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2245pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric SA |
| Part Status | Active |
| Power - Max | 1.7W |
| Rds On (Max) @ Id, Vgs | 4.9mOhm @ 15A, 4.5V |
| Supplier Device Package | DIRECTFET™ SA |
| Vgs(th) (Max) @ Id | 1.1V @ 35µA |
