Transistörler - IGBT - Tekil

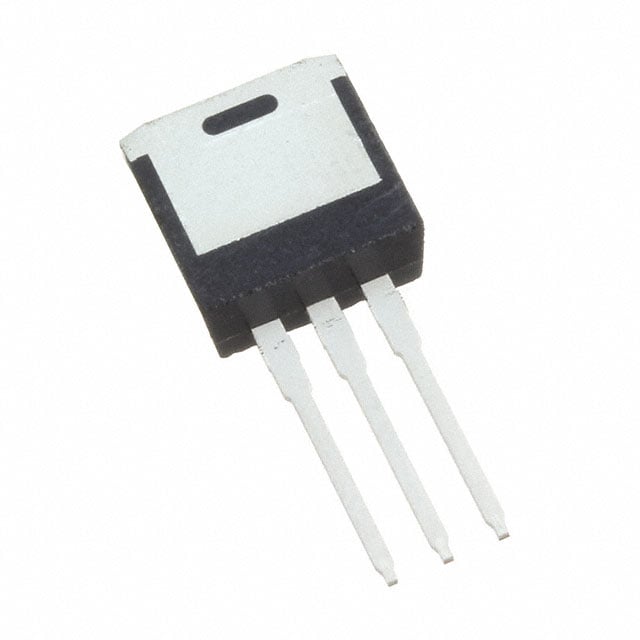

IRGSL15B60KDPBF
IGBT 600V 31A 208W TO262
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRGSL15B60K
IRGSL15B60KDPBF Hakkında
IRGSL15B60KDPBF, Infineon Technologies tarafından üretilen 600V NPT tip IGBT transistördür. 31A maksimum collector akımı ve 208W güç kapasitesi ile endüstriyel ve ticari uygulamalarda kullanılmak üzere tasarlanmıştır. TO-262-3 paketinde temin edilen bu komponent, anahtarlama devrelerinde, motor kontrolü uygulamalarında, güç kaynakları ve inverter tasarımlarında yer alır. 56nC gate charge ve 34ns/184ns açılış/kapanış gecikmesi ile hızlı anahtarlama performansı sağlar. -55°C ile 150°C arasında güvenli çalışmaktadır. Not: Bu ürün üretimi durdurulmuş (Obsolete) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 31 A |
| Current - Collector Pulsed (Icm) | 62 A |
| Gate Charge | 56 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Power - Max | 208 W |
| Reverse Recovery Time (trr) | 92 ns |
| Supplier Device Package | PG-TO262-3 |
| Switching Energy | 220µJ (on), 340µJ (off) |
| Td (on/off) @ 25°C | 34ns/184ns |
| Test Condition | 400V, 15A, 22Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
