Transistörler - IGBT - Tekil

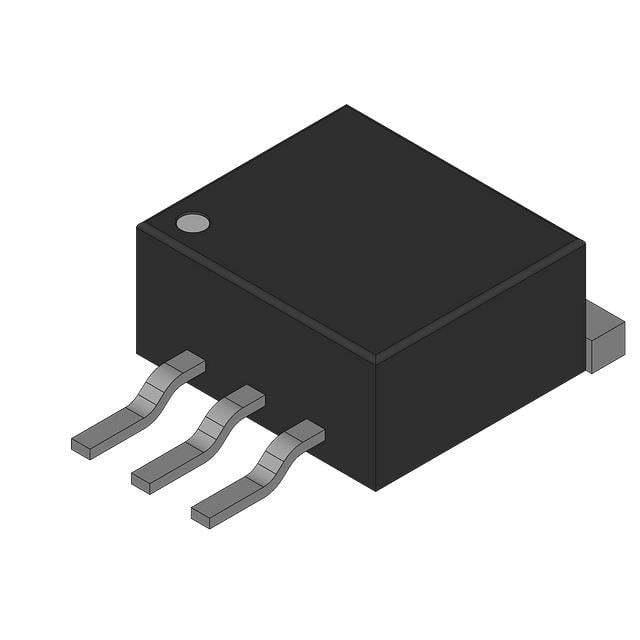

IRGS4056DPBF
IGBT 600V 24A 140W D2PAK
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRGS4056
IRGS4056DPBF Hakkında
IRGS4056DPBF, Rochester Electronics tarafından üretilen 600V 24A kapasiteli Trench tipi IGBT transistördür. D2PAK (TO-263-3) yüzey montajı paketinde sunulan bu bileşen, 140W maksimum güç disipasyonuna sahiptir. 25 nC gate charge ve 68 ns reverse recovery time ile hızlı anahtarlama özelliği gösterir. Vce(on) değeri 15V, 12A test koşullarında 1.85V'dir. -55°C ile 175°C arasında çalışabilen bu IGBT, motor sürücüleri, güç kaynakları, DC/DC dönüştürücüler ve endüstriyel anahtarlama uygulamalarında kullanılır. Pulsed collector akımı 48A'ye kadar çıkabilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 24 A |
| Current - Collector Pulsed (Icm) | 48 A |
| Gate Charge | 25 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 140 W |
| Reverse Recovery Time (trr) | 68 ns |
| Supplier Device Package | D2PAK |
| Switching Energy | 75µJ (on), 225µJ (off) |
| Td (on/off) @ 25°C | 31ns/83ns |
| Test Condition | 400V, 12A, 22Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.85V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
