Transistörler - IGBT - Tekil

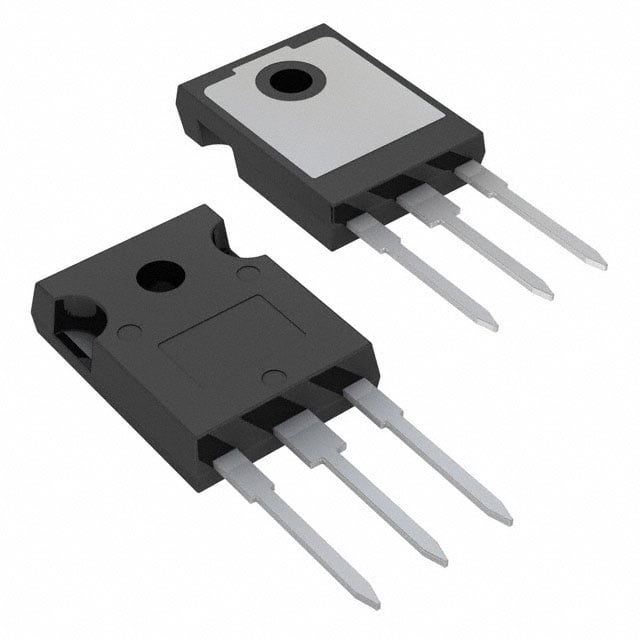

IRGP4069-EPBF
IGBT
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRGP4069
IRGP4069-EPBF Hakkında
IRGP4069-EPBF, Rochester Electronics tarafından üretilen 600V Trench IGBT transistörüdür. 76A maksimum collector akımı ve 268W maksimum güç disipasyonuna sahiptir. Kolektor-emiter gerilimi 1.85V (15V gate geriliminde, 35A akımda) olup, hızlı switching performansı için 46ns açılış ve 105ns kapanış sürelerine sahiptir. TO-247-3 through-hole paketinde sunulan bu bileşen, açma enerjisi 390µJ ve kapanma enerjisi 632µJ değerlerine sahiptir. -55°C ile 175°C arasında çalışma sıcaklığında işletilir. Güç dönüştürücüleri, invartörler, motor kontrol devreleri ve endüstriyel uygulamalarda kullanılmaktadır. Ürün obsolete (üretimi sonlandırılmış) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 76 A |
| Current - Collector Pulsed (Icm) | 105 A |
| Gate Charge | 104 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 268 W |
| Supplier Device Package | TO-247AD |
| Switching Energy | 390µJ (on), 632µJ (off) |
| Td (on/off) @ 25°C | 46ns/105ns |
| Test Condition | 400V, 35A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.85V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
