Transistörler - IGBT - Tekil

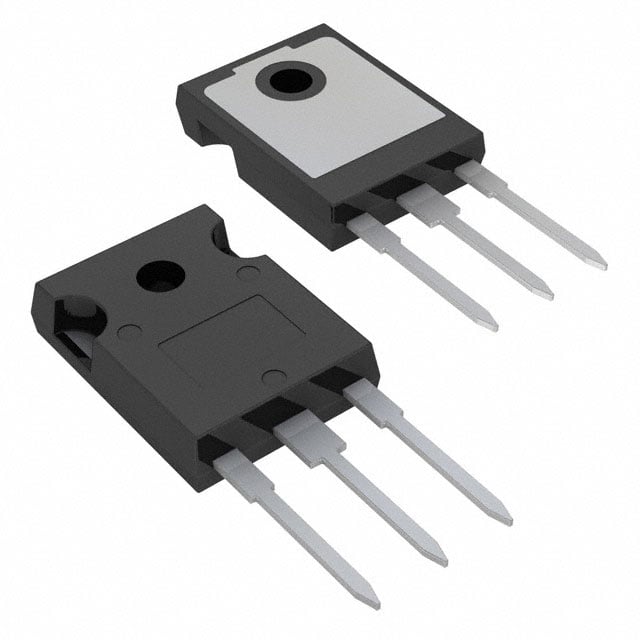

IRGP20B120UD-EP
IGBT 1200V 40A 300W TO247AD
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRGP20B120UD
IRGP20B120UD-EP Hakkında
IRGP20B120UD-EP, Infineon Technologies tarafından üretilen 1200V/40A NPT tipi IGBT transistördür. TO-247-3 paketinde sunulan bu komponent, maksimum 300W güç yönetimi kapasitesine ve 120A pulsed akımına sahiptir. 4.85V Vce(on) değeri ile düşük kayıp çalışması sağlayan bu IGBT, enerji dönüştürme uygulamalarında, anahtarlama devreleri, motor sürücüleri ve endüstriyel inverterlerde kullanılır. -55°C ile 150°C arasında çalışabilir. Gate charge değeri 169nC, switching energy ise on için 850µJ ve off için 425µJ'dır. Through-hole montaj tipi ile PCB'ye direkt lehim yapılabilir. Reverse recovery time 300ns'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 169 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 300 W |
| Reverse Recovery Time (trr) | 300 ns |
| Supplier Device Package | TO-247AD |
| Switching Energy | 850µJ (on), 425µJ (off) |
| Test Condition | 600V, 20A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4.85V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
