Transistörler - IGBT - Tekil

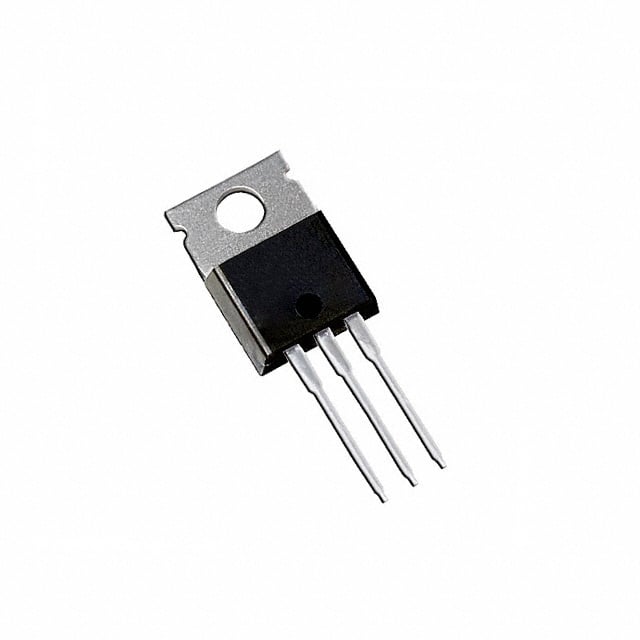

IRGB10B60KDPBF
IGBT 600V 22A 156W TO220AB
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRGB10B60KD
IRGB10B60KDPBF Hakkında
Infineon Technologies tarafından üretilen IRGB10B60KDPBF, 600V kollektör-emiter besleme gerilimi ile çalışan NPT tipi bir IGBT transistördür. Maksimum 22A sürekli akım ve 44A darbe akımı kapasitesi ile endüstriyel güç anahtarlama uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, 156W maksimum güç disipasyonuna sahip olup, 2.2V gate-source geriliminde kollektör-emiter doyum gerilimi değerine ulaşır. 38nC gate charge ve 90ns reverse recovery time özellikleri ile hızlı anahtarlamalar için tasarlanmıştır. Güç kaynakları, motor sürücüleri, invertörler ve diğer AC/DC dönüştürücü devrelerinde uygulanır. Çalışma sıcaklığı aralığı -55°C ile 150°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 22 A |
| Current - Collector Pulsed (Icm) | 44 A |
| Gate Charge | 38 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 156 W |
| Reverse Recovery Time (trr) | 90 ns |
| Supplier Device Package | TO-220AB |
| Switching Energy | 140µJ (on), 250µJ (off) |
| Td (on/off) @ 25°C | 30ns/230ns |
| Test Condition | 400V, 10A, 47Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
