Transistörler - IGBT - Tekil

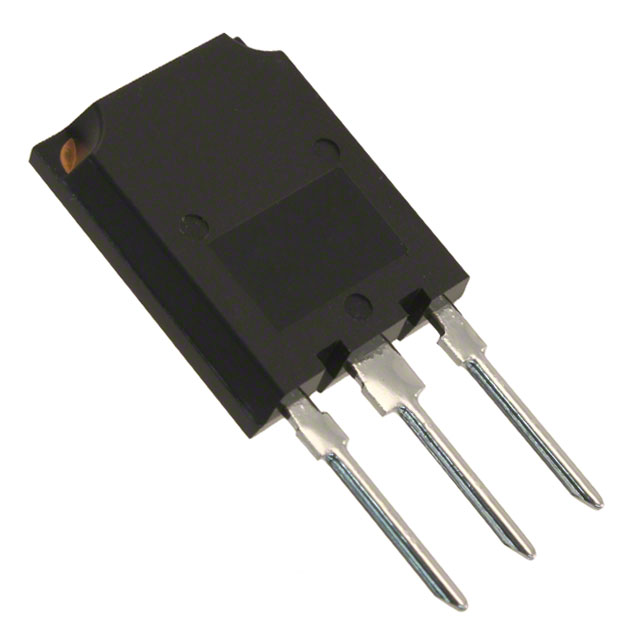

IRG7PSH73K10PBF
IGBT TRENCH 1200V 220A SUPER247
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG7PSH73K10
IRG7PSH73K10PBF Hakkında
Infineon Technologies tarafından üretilen IRG7PSH73K10PBF, 1200V kollektor-emiter dayanımı ve 220A maksimum akım kapasitesi ile tasarlanmış bir Trench IGBT transistörüdür. TO-274AA (SUPER-247™) paketinde sunulan bu komponent, yüksek güç anahtarlama uygulamalarında kullanılmak üzere geliştirilmiştir. 63ns açılış ve 267ns kapanış gecikmesi ile hızlı anahtarlama performansı sunar. Vce(on) değeri 15V gate geriliminde 75A akımda 2.3V olup, düşük iletim kaybı sağlar. -55°C ile +175°C çalışma sıcaklığı aralığında stabil operasyon yapabilir. İnverter, motor kontrol ve güç elektronik sistemlerinde tercih edilir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Pulsed (Icm) | 225 A |
| Gate Charge | 360 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power - Max | 1150 W |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Switching Energy | 7.7mJ (on), 4.6mJ (off) |
| Td (on/off) @ 25°C | 63ns/267ns |
| Test Condition | 600V, 75A, 4.7Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
