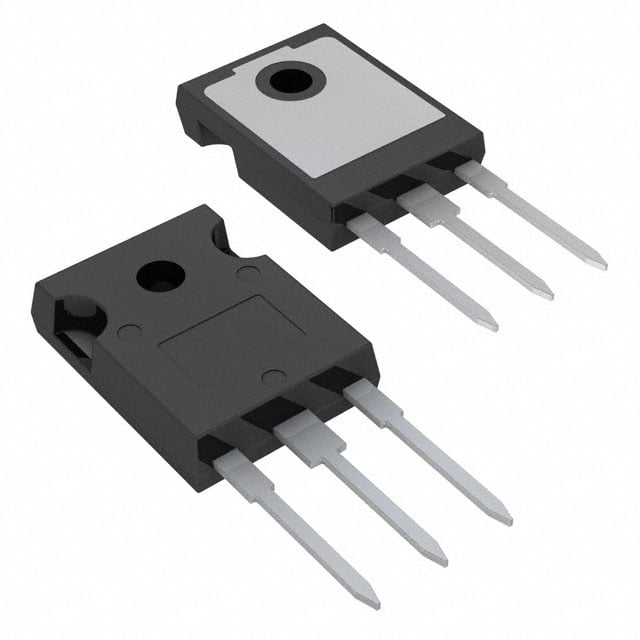

IRG7PH50U-EP
IGBT 1200V ULTRA FAST TO247
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG7PH50U
IRG7PH50U-EP Hakkında
IRG7PH50U-EP, Infineon Technologies tarafından üretilen 1200V Ultra Fast IGBT transistörüdür. TO-247-3 paketinde sunulan bu komponent, maksimum 140A collector akımı (pulse'ta 150A) ile yüksek güç uygulamalarında kullanılır. Trench tipi IGBT yapısı, hızlı anahtarlama özelliği (35ns turn-on, 430ns turn-off) ve düşük gate charge (440nC) ile endüstriyel sürücü devreleri, güç kaynakları, traction uygulamaları ve yüksek frekans konvertörlerde tercih edilir. 2V Vce(on) değeri ve 556W maksimum güç dağıtımı kapasitesi ile verimli tasarımlar sağlar. -55°C ile 175°C arasında güvenli çalışma sınırına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 140 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 440 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 556 W |
| Supplier Device Package | PG-TO247AD |
| Switching Energy | 4.6mJ (on), 3.2mJ (off) |
| Td (on/off) @ 25°C | 35ns/430ns |
| Test Condition | 600V, 50A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
