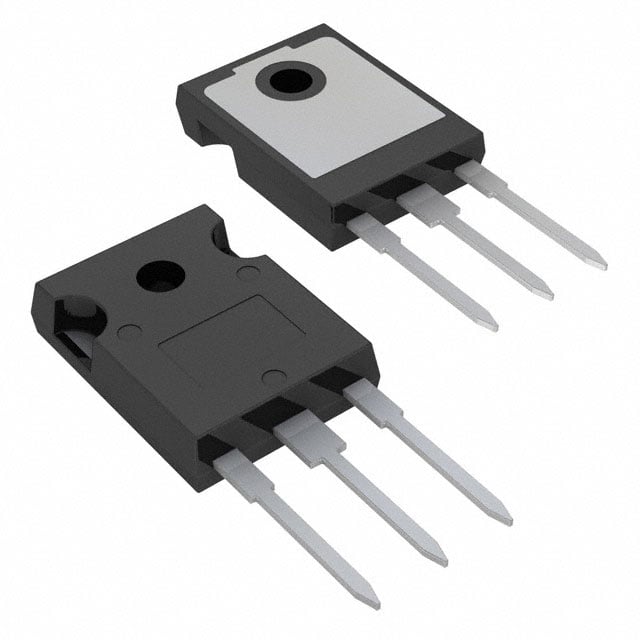

IRG7PH42UD2-EP
IGBT 1200V 60A 321W TO247AC
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG7PH42UD2
IRG7PH42UD2-EP Hakkında
IRG7PH42UD2-EP, Infineon Technologies tarafından üretilen 1200V/60A kapasiteli Trench tip IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, 321W maksimum güç harcaması ile uygulamaya yönelik tasarlanmıştır. 234nC gate charge ve 233ns switching time özellikleri ile hızlı anahtarlama işlemleri gerçekleştirilebilir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Vce(on) değeri 15V gate voltajında 30A akımda 2.02V olarak belirtilmiştir. Endüstriyel güç elektroniği uygulamalarında, inverter devreleri, motor kontrol sistemleri ve switched mode power supplies gibi alanlarda kullanılır. Through-hole montaj tipi ile geleneksel PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 90 A |
| Gate Charge | 234 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 321 W |
| Supplier Device Package | TO-247AD |
| Switching Energy | 1.32mJ (off) |
| Td (on/off) @ 25°C | -/233ns |
| Test Condition | 600V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.02V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
