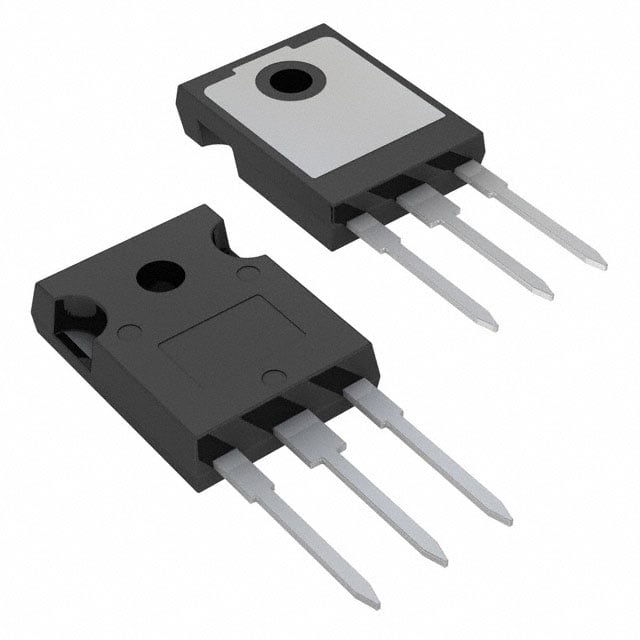

IRG7PH42UD1-EP
IGBT 1200V 85A COPAK247
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG7PH42UD
IRG7PH42UD1-EP Hakkında
IRG7PH42UD1-EP, Rochester Electronics tarafından üretilen 1200V/85A IGBT transistördür. Trench tipi IGBT teknolojisine sahip olan bu komponent, endüstriyel sürücü devrelerinde, invertörler ve anahtarlama güç kaynağı uygulamalarında kullanılır. TO-247-3 paketinde sunulan komponent, maksimum 313W güç kapasitesine ve 200A pulse akımına sahiptir. Gate charge değeri 180nC olan cihaz, 600V/30A test koşullarında 2V Vce(on) karakteristiği gösterir. -55°C ile +150°C arasında çalışabilen bu IGBT, hızlı anahtarlama performansı gerektiren uygulamalar için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 85 A |
| Current - Collector Pulsed (Icm) | 200 A |
| Gate Charge | 180 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 313 W |
| Supplier Device Package | TO-247AD |
| Switching Energy | 1.21mJ (off) |
| Td (on/off) @ 25°C | -/270ns |
| Test Condition | 600V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
