Transistörler - IGBT - Tekil

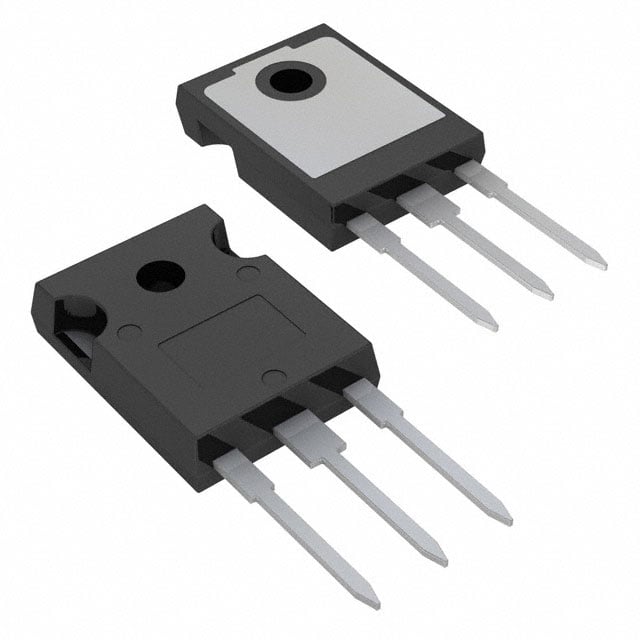

IRG7PH37K10D-EPBF
IGBT 1200V 45A 216W TO247AD
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG7PH37K10D
IRG7PH37K10D-EPBF Hakkında
IRG7PH37K10D-EPBF, Infineon Technologies tarafından üretilen 1200V tek IGBT transistörüdür. 45A maksimum collector akımı ve 216W güç kapasitesiyle, yüksek voltaj anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. TO-247-3 paketinde sunulan bu bileşen, şu andaki ürün durumu itibariyle üretimden kaldırılmıştır. Vce(on) değeri 2.4V (15V, 15A koşullarında) olan cihaz, 50ns açılış ve 240ns kapanış gecikmesiyle hızlı komütasyon sağlar. 120ns reverse recovery time ve 1mJ açılış / 600µJ kapanış enerjisiyle DC-DC konvertörleri, motor sürücüleri ve endüstriyel inverter uygulamalarında yer alabilir. -40°C ile +150°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 45 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 135 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 216 W |
| Reverse Recovery Time (trr) | 120 ns |
| Supplier Device Package | TO-247AD |
| Switching Energy | 1mJ (on), 600µJ (off) |
| Td (on/off) @ 25°C | 50ns/240ns |
| Test Condition | 600V, 15A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
