Transistörler - IGBT - Tekil

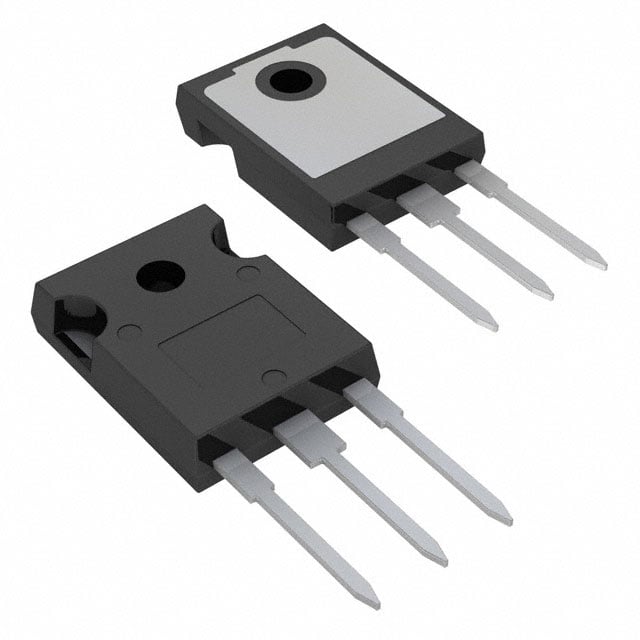

IRG7PH35UD1-EP
IGBT 1200V 50A 179W TO247
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG7PH35UD1
IRG7PH35UD1-EP Hakkında
Infineon Technologies tarafından üretilen IRG7PH35UD1-EP, 1200V Trench tipi IGBT transistörüdür. 50A sürekli kollektör akımı ve 150A darbe akımı kapasitesi ile tasarlanmıştır. 179W maksimum güç disipasyonuna sahip bu bileşen, TO-247-3 paketinde sunulmaktadır. Vce(on) değeri 15V, 20A'de 2.2V olup, 130nC gate charge ve 160ns kapalı olma geçiş zamanı ile çalışır. -55°C ile +150°C arasında güvenli bir şekilde işletilmesi mümkündür. Enerji dönüştürme uygulamaları, motor kontrol devreleri ve güç kaynakları gibi yüksek gerilim anahtarlama uygulamalarında kullanılmaktadır. Teknik özellikleri, güvenilir anahtarlama performansı sağlayacak şekilde belirlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 130 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 179 W |
| Supplier Device Package | TO-247AD |
| Switching Energy | 620µJ (off) |
| Td (on/off) @ 25°C | -/160ns |
| Test Condition | 600V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
