Transistörler - IGBT - Tekil

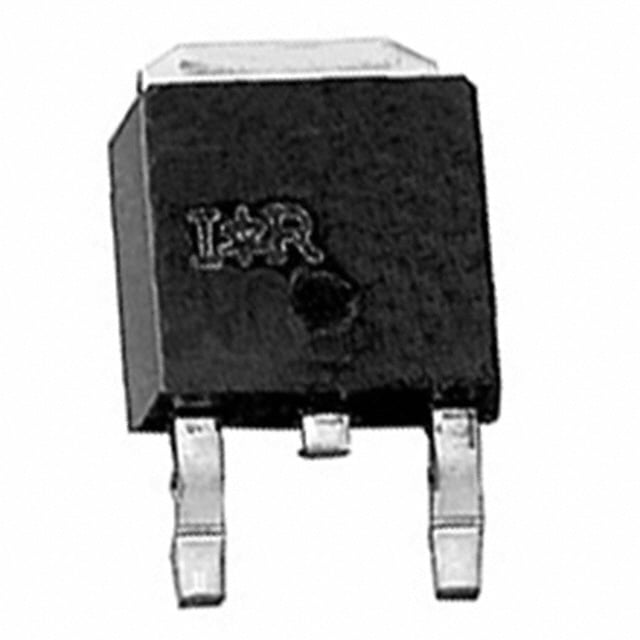

IRG4RC20FTRL
IGBT 600V 22A 66W DPAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4RC20F
IRG4RC20FTRL Hakkında
IRG4RC20FTRL, Infineon Technologies tarafından üretilen 600V IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 22A sürekli collector akımı ve 44A darbe akımı kapasitesine sahiptir. TO-252-3 (DPak) paketinde sunulan bu bileşen, 66W maksimum güç dağıtabilir. -55°C ile 150°C arasında çalışabilir. 27nC gate charge ve 26ns (on) / 194ns (off) anahtarlama zamanları ile hızlı anahtarlama uygulamalarında kullanılır. Vce(on) değeri 15V gate voltajında 2.1V olup, enerji dönüşüm, motor kontrol ve inverter uygulamalarında yaygın olarak tercih edilir. Not: Bu ürün piyasada kullanılmamaktadır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 22 A |
| Current - Collector Pulsed (Icm) | 44 A |
| Gate Charge | 27 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power - Max | 66 W |
| Supplier Device Package | D-Pak |
| Switching Energy | 190µJ (on), 920µJ (off) |
| Td (on/off) @ 25°C | 26ns/194ns |
| Test Condition | 480V, 12A, 50Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
