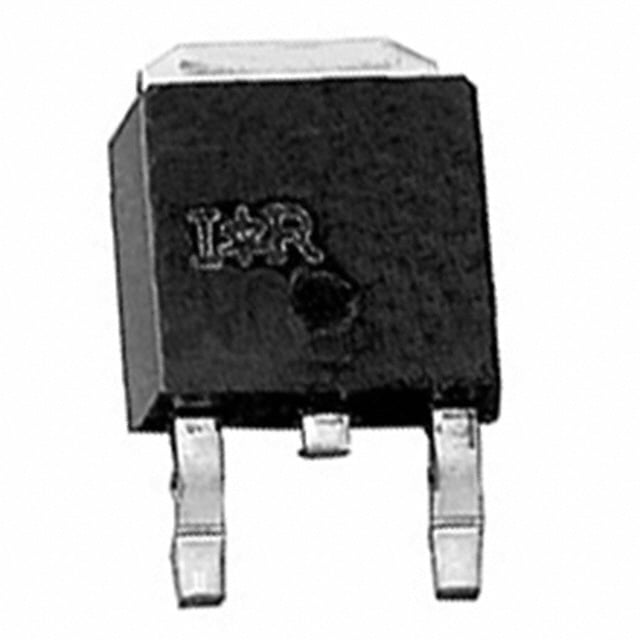

IRG4RC20F
IGBT 600V 22A 66W DPAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4RC20F
IRG4RC20F Hakkında
IRG4RC20F, Infineon Technologies tarafından üretilen 600V IGBT transistördür. 22A sabit akım (44A pulse) kapasitesine sahip olan bu bileşen, güç elektronik uygulamalarında anahtar (switching) işlevi görmektedir. TO-252 (DPak) pakette sunulan komponent, anahtarlama hızı özellikleri (26ns açılış, 194ns kapanış) sayesinde motor kontrolü, invertör devreleri, kaynak makinaları ve endüstriyel güç kaynakları gibi uygulamalarda kullanılır. Maksimum 66W güç dağıtım kapasitesi ve -55°C ile +150°C arasında çalışma sıcaklığı aralığı bulunmaktadır. Not: Bu bileşen Obsolete (üretim durdurulmuş) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 22 A |
| Current - Collector Pulsed (Icm) | 44 A |
| Gate Charge | 27 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Power - Max | 66 W |
| Supplier Device Package | D-Pak |
| Switching Energy | 190µJ (on), 920µJ (off) |
| Td (on/off) @ 25°C | 26ns/194ns |
| Test Condition | 480V, 12A, 50Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
