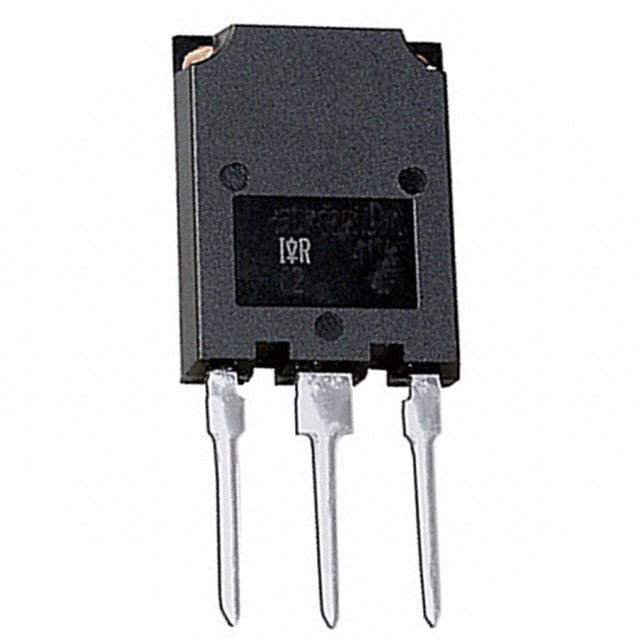

IRG4PSH71KDPBF
IGBT 1200V 78A SUPER247
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4PSH71K
IRG4PSH71KDPBF Hakkında
IRG4PSH71KDPBF, Infineon Technologies tarafından üretilen yüksek voltaj IGBT transistörüdür. 1200V Collector-Emitter breakdown voltajı ve maksimum 78A nominal collector akımı ile güç anahtarlaması uygulamalarında kullanılır. TO-274AA (SUPER-247™) through-hole paketinde sunulan bu bileşen, endüstriyel motor kontrol, güç kaynakları, invertörler ve elektriksel konverter devrelerinde anahtarlama elemanı olarak görev yapar. Maksimum 350W güç yönetim kapasitesi, 67ns on ve 230ns off gecikmesi ile hızlı anahtarlama özelliği sunar. -55°C ile +150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir. Not: Bu parça artık kullanımdan kaldırılmış (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 78 A |
| Current - Collector Pulsed (Icm) | 156 A |
| Gate Charge | 410 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power - Max | 350 W |
| Reverse Recovery Time (trr) | 107 ns |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Switching Energy | 5.68mJ (on), 3.23mJ (off) |
| Td (on/off) @ 25°C | 67ns/230ns |
| Test Condition | 800V, 42A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 42A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
