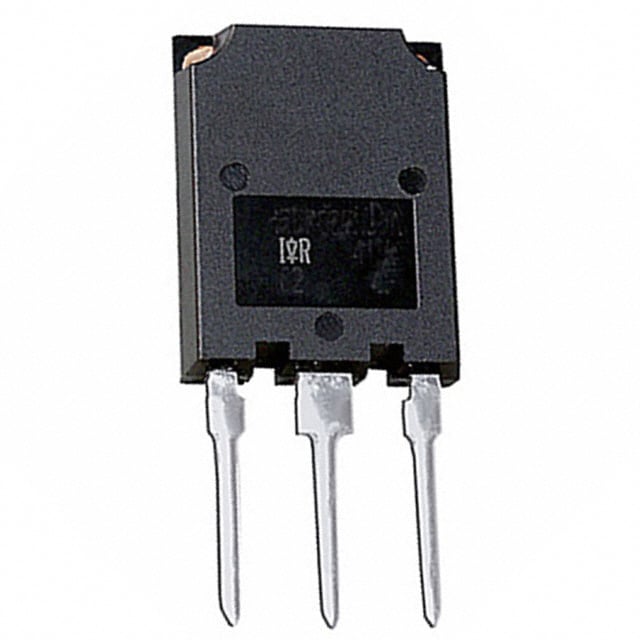

IRG4PSH71KD
IGBT 1200V 78A 350W SUPER247
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-274AA
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4PSH71KD
IRG4PSH71KD Hakkında
IRG4PSH71KD, Infineon Technologies tarafından üretilen 1200V IGBT transistörüdür. Maksimum 78A sürekli akım ve 156A pulse akım kapasitesine sahiptir. 350W maksimum güç dağıtım yeteneği ile yüksek güç uygulamalarında kullanılır. SUPER247 (TO-274AA) paketinde sunulan bu bileşen, 410nC gate charge ve 67ns açılış, 230ns kapanış süresi ile hızlı anahtarlama işlemleri gerçekleştirir. 1200V collector-emitter diyot gerilimi ve 3.9V@15V, 42A üzerinde Vce(on) değeri ile endüstriyel sürücü, invertör ve güç kaynağı uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Through-hole montajı ile PCB uygulamalarına doğrudan entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 78 A |
| Current - Collector Pulsed (Icm) | 156 A |
| Gate Charge | 410 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-274AA |
| Part Status | Obsolete |
| Power - Max | 350 W |
| Reverse Recovery Time (trr) | 107 ns |
| Supplier Device Package | SUPER-247™ (TO-274AA) |
| Switching Energy | 5.68mJ (on), 3.23mJ (off) |
| Td (on/off) @ 25°C | 67ns/230ns |
| Test Condition | 800V, 42A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 42A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
