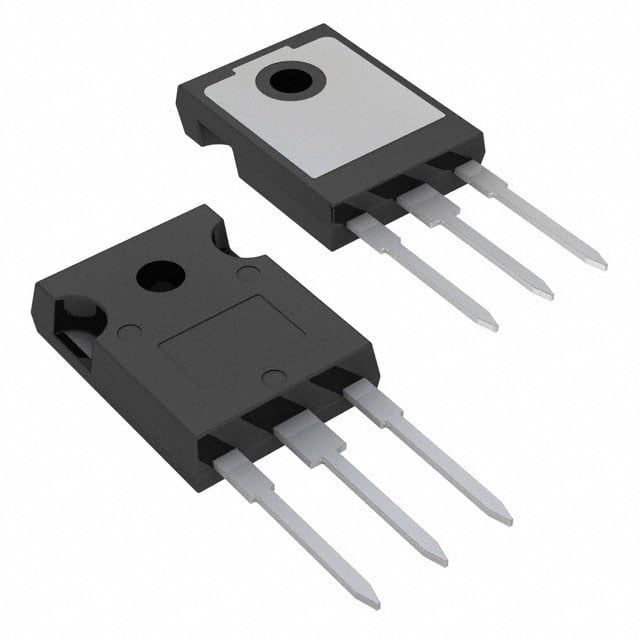

IRG4PH40UD2-EP
IRG4PH40 - DISCRETE IGBT WITH AN
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4PH40
IRG4PH40UD2-EP Hakkında
IRG4PH40UD2-EP, Rochester Electronics tarafından üretilen yüksek voltaj IGBT transistörüdür. 1200V collector-emitter breakdown voltajı ve 41A maksimum collector akımı ile güç dönüşüm uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, 160W maksimum güç yönetimi kapasitesine sahiptir. 50ns reverse recovery time ve düşük switching energy özellikleri sayesinde anahtarlama kayıplarını minimize eder. -55°C ile +150°C arasında çalışabilen bu transistör, endüstriyel motor kontrolü, UPS sistemleri, kaynak makineleri ve AC-DC dönüştürücülerde yaygın olarak uygulanır. Gate charge 100nC, Vce(on) 3.1V (@15V, 21A) özellikleri ile hızlı ve verimli anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 41 A |
| Current - Collector Pulsed (Icm) | 82 A |
| Gate Charge | 100 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 160 W |
| Reverse Recovery Time (trr) | 50 ns |
| Supplier Device Package | TO-247AD |
| Switching Energy | 1.95mJ (on), 1.71mJ (off) |
| Td (on/off) @ 25°C | 22ns/100ns |
| Test Condition | 800V, 21A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.1V @ 15V, 21A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
