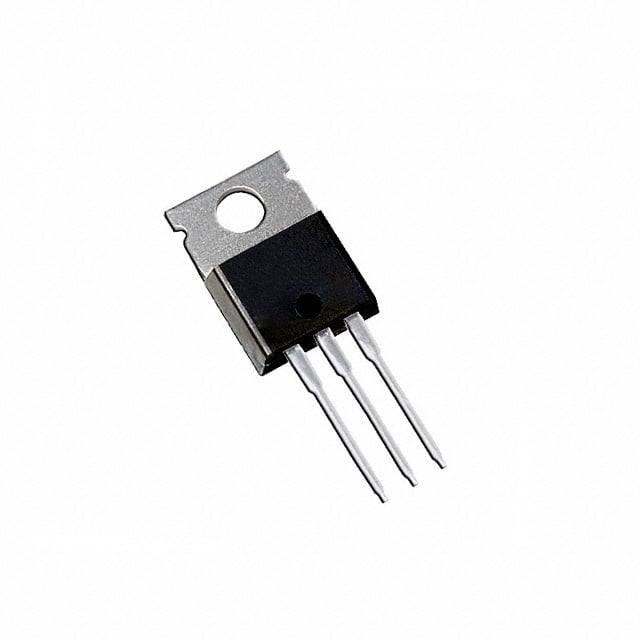

IRG4BC40UPBF
IGBT 600V 40A 160W TO220AB
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4BC40U
IRG4BC40UPBF Hakkında
IRG4BC40UPBF, Infineon Technologies tarafından üretilen 600V IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-220-3 paketinde sunulan bu komponent, maksimum 40A DC collector akımı ve 160A pulsed akım kapasitesine sahiptir. Anahtarlama uygulamalarında yüksek verimliliğe olanak tanıyan düşük gate charge (100 nC) ve hızlı anahtarlama süreleri (on: 34ns, off: 110ns) ile karakterize edilir. 160W maksimum güç dissipasyonu kapasitesi, endüstriyel güç dönüştürücü, UPS sistemleri, motor kontrol devreler ve kaynak makineleri gibi güç elektronikleri uygulamalarında kullanılır. Vce(on) değeri 2.1V @ 15V, 20A test koşuluyla ölçülmüştür. -55°C ile +150°C arasında çalışan bu komponent, yüksek güçlü anahtarlama devreleri için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 100 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 160 W |
| Supplier Device Package | TO-220AB |
| Switching Energy | 320µJ (on), 350µJ (off) |
| Td (on/off) @ 25°C | 34ns/110ns |
| Test Condition | 480V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
