Transistörler - IGBT - Tekil

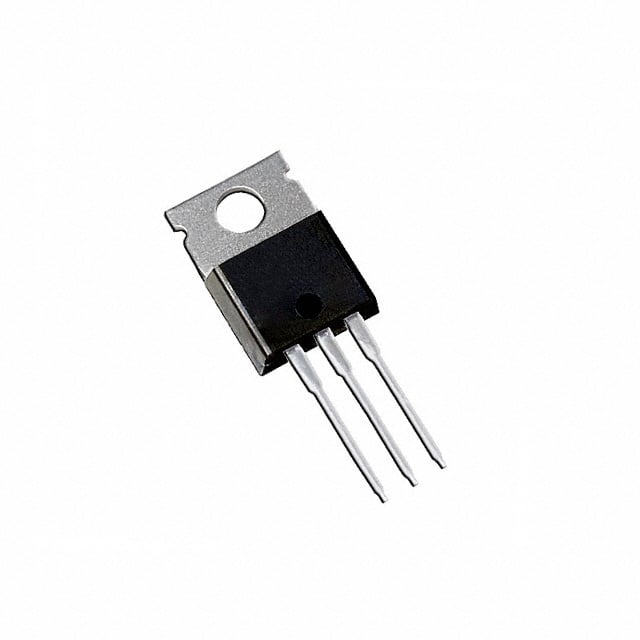

IRG4BC30UDPBF
IGBT 600V 23A 100W TO220AB
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4BC30U
IRG4BC30UDPBF Hakkında
IRG4BC30UDPBF, Infineon Technologies tarafından üretilen 600V IGBT (Insulated Gate Bipolar Transistor) transistördür. TO-220AB paketinde sunulan bu bileşen, maksimum 23A collector akımı ve 100W güç dağıtım kapasitesine sahiptir. 50nC gate charge değeri ile hızlı anahtarlama özelliği sunar. Vce(on) gerilimi 15V gate geriliminde 12A akımda 2.1V olup, veri sayfasında belirtilen 480V test şartlarında 23Ohm gate direnci ile çalışır. Reverse recovery time 42ns, turn-on delay 40ns ve turn-off delay 91ns'dir. -55°C ile +150°C sıcaklık aralığında çalışabilir. Endüstriyel uygulamalar, motor kontrol devreleri, güç elektronikleri ve anahtarla yönetilen güç kaynakları gibi alanlarda kullanılmaya uygundur. Ürün şu anda üretimi durdurulmuş (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 23 A |
| Current - Collector Pulsed (Icm) | 92 A |
| Gate Charge | 50 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 100 W |
| Reverse Recovery Time (trr) | 42 ns |
| Supplier Device Package | TO-220AB |
| Switching Energy | 380µJ (on), 160µJ (off) |
| Td (on/off) @ 25°C | 40ns/91ns |
| Test Condition | 480V, 12A, 23Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
