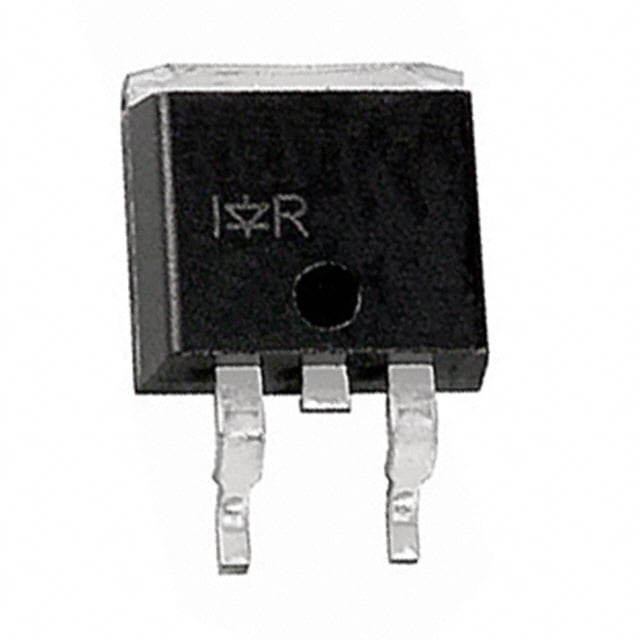

IRG4BC20KD-S
IGBT 600V 16A 60W D2PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4BC20KD
IRG4BC20KD-S Hakkında
IRG4BC20KD-S, Infineon Technologies tarafından üretilen 600V IGBT (Insulated Gate Bipolar Transistor) transistördür. D2PAK paketinde sunulan bu bileşen, 16A sürekli kolektor akımı ve 32A pulse akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. 34nC gate charge ve 54ns/180ns hızlı turn-on/turn-off özellikleri sayesinde anahtarlama devrelerinde, inverter topologylerinde, motor kontrol sistemlerinde ve güç kaynağı uygulamalarında tercih edilir. 60W maksimum güç yayınlama kapasitesi ile orta güç seviyesi uygulamalara uygundur. -55°C ile 150°C arasında çalışma sıcaklık aralığında güvenli işletim sağlar. Bileşen obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16 A |
| Current - Collector Pulsed (Icm) | 32 A |
| Gate Charge | 34 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 60 W |
| Reverse Recovery Time (trr) | 37 ns |
| Supplier Device Package | D2PAK |
| Switching Energy | 340µJ (on), 300µJ (off) |
| Td (on/off) @ 25°C | 54ns/180ns |
| Test Condition | 480V, 9A, 50Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 9A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
