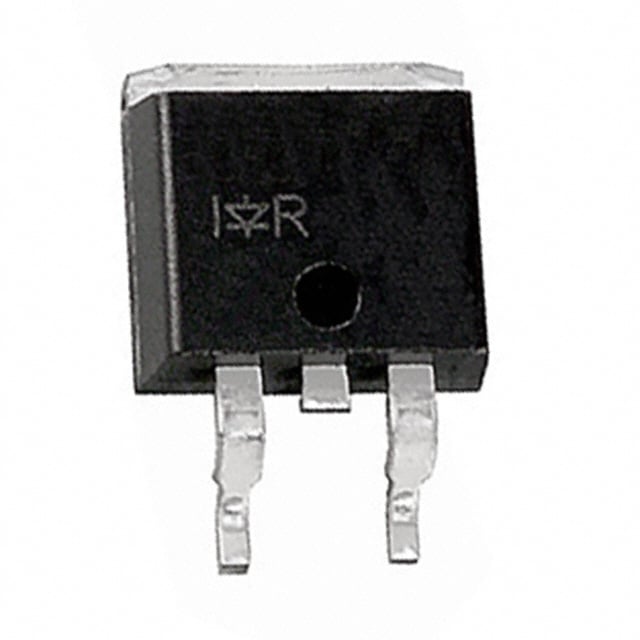

IRG4BC20K-S
IGBT 600V 16A 60W D2PAK
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4BC20K
IRG4BC20K-S Hakkında
IRG4BC20K-S, Infineon Technologies tarafından üretilen 600V Insulated Gate Bipolar Transistor (IGBT) olup, 16A sürekli kolektör akımı ve 32A peak akım kapasitesiyle tasarlanmıştır. D²Pak (TO-263) yüzey montaj paketinde sunulan bu bileşen, anahtarlama uygulamalarında düşük geçiş kaybı ve hızlı anahtarlama özelliği sağlar. 28ns açılış ve 150ns kapanış süresiyle güç dönüştürme devreleri, motor kontrolörleri, UPS sistemleri ve endüstriyel anahtarlamada kullanılır. -55°C ~ 150°C çalışma sıcaklığı aralığında güvenilir operasyon sunmaktadır. Not: Bu ürün üretim dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16 A |
| Current - Collector Pulsed (Icm) | 32 A |
| Gate Charge | 34 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Power - Max | 60 W |
| Supplier Device Package | D2PAK |
| Switching Energy | 150µJ (on), 250µJ (off) |
| Td (on/off) @ 25°C | 28ns/150ns |
| Test Condition | 480V, 9A, 50Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.8V @ 15V, 9A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
