Transistörler - IGBT - Tekil

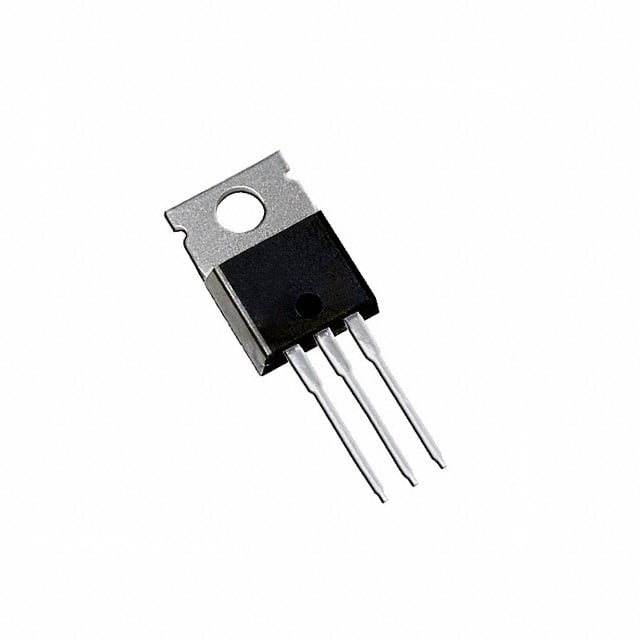

IRG4BC15UD
IGBT 600V 14A 49W TO220AB
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4BC15UD
IRG4BC15UD Hakkında
IRG4BC15UD, Infineon Technologies tarafından üretilen 600V IGBT transistörüdür. TO-220-3 paketinde sunulan bu bileşen, maksimum 14A sürekli collector akımı ve 42A pulse akımı kapasitesi ile donatılmıştır. 49W maksimum güç derecelendirilmesine sahip transistör, güç elektronik uygulamalarında anahtarlama elemanı olarak kullanılır. Düşük geçiş zamanları (Td on: 17ns, Td off: 160ns) ve 28ns reverse recovery time ile hızlı anahtarlama performansı sağlar. Gate charge değeri 23nC olarak belirtilmiştir. -55°C ile 150°C arasında çalışma sıcaklığına dayanıklı tasarlanmış olup, endüstriyel kontrol, motor sürüş ve elektriksel dönüştürme devrelerinde uygulanır. Vce(on) değeri 15V gate voltajında 7.8A akımda 2.4V'tur. Bileşen obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 14 A |
| Current - Collector Pulsed (Icm) | 42 A |
| Gate Charge | 23 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 49 W |
| Reverse Recovery Time (trr) | 28 ns |
| Supplier Device Package | TO-220AB |
| Switching Energy | 240µJ (on), 260µJ (off) |
| Td (on/off) @ 25°C | 17ns/160ns |
| Test Condition | 480V, 7.8A, 75Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 7.8A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
