Transistörler - IGBT - Tekil

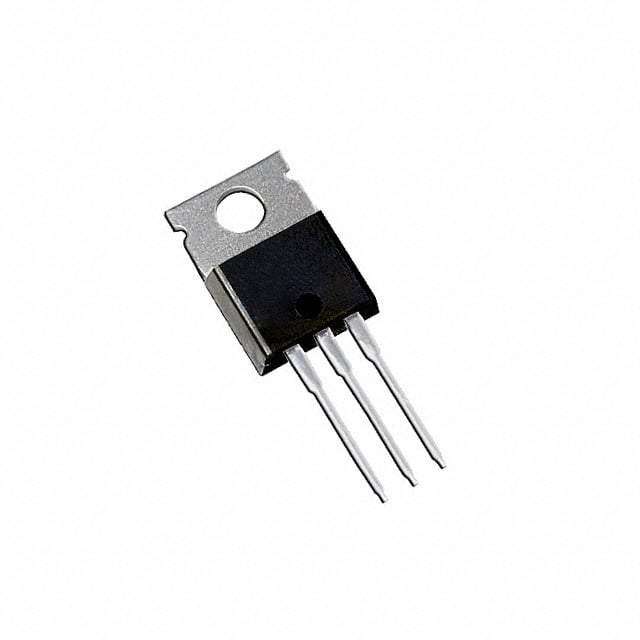

IRG4BC15MDPBF
IGBT 600V 14A 49W TO220AB
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IRG4BC15MD
IRG4BC15MDPBF Hakkında
IRG4BC15MDPBF, Infineon Technologies tarafından üretilen 600V kollektör-emitter breakdown voltajına sahip bir IGBT (Insulated Gate Bipolar Transistor) transistördür. Maksimum 14A sürekli akım ve 28A darbe akımı kapasitesine sahip bu bileşen, 49W güç dağıtımı için tasarlanmıştır. TO-220-3 paketi ile Through Hole montaj yöntemi kullanılan transistör, -55°C ile +150°C arasında çalışabilir. Gate charge değeri 46nC, Vce(on) 2.3V @ 15V/8.6A olan bu IGBT, açılış/kapanış gecikmesi sırasıyla 21ns/540ns şartlara sahiptir. Endüstriyel uygulamalarda, motor kontrol devreleri, güç kaynakları ve inverter tasarımlarında kullanılan bu transistör, şu anda discontinued durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 14 A |
| Current - Collector Pulsed (Icm) | 28 A |
| Gate Charge | 46 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 49 W |
| Reverse Recovery Time (trr) | 28 ns |
| Supplier Device Package | TO-220AB |
| Switching Energy | 320µJ (on), 1.93mJ (off) |
| Td (on/off) @ 25°C | 21ns/540ns |
| Test Condition | 480V, 8.6A, 75Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 8.6A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
