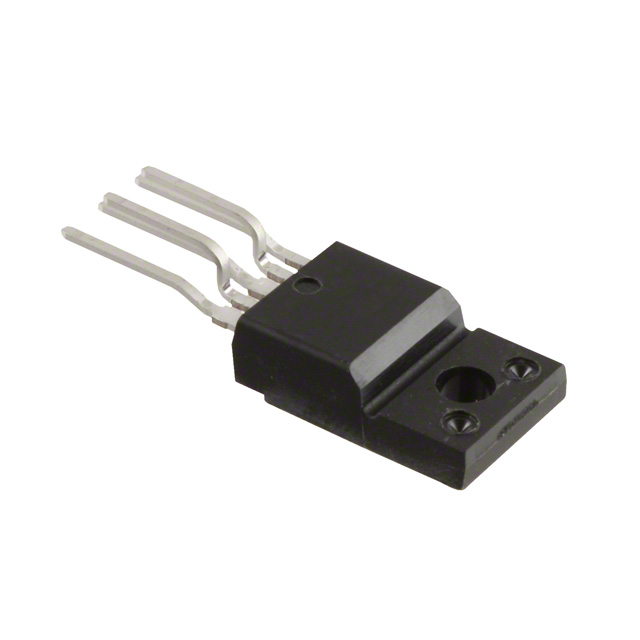

IRFI4024H-117P
MOSFET 2N-CH 55V 11A TO-220FP-5
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- IRFI4024H
IRFI4024H-117P Hakkında
IRFI4024H-117P, Infineon Technologies tarafından üretilen dual N-channel MOSFET transistördür. 55V drain-source gerilimi ve 11A sürekli dren akımı kapasitesine sahiptir. TO-220-5 full-pak paketinde sunulan bu bileşen, anahtarlama uygulamaları, güç yönetimi, motor kontrolü ve DC-DC dönüştürücülerde kullanılır. 60mΩ maksimum RDS(on) değeri ile düşük elektrik kaybı sağlar. -55°C ile +150°C arasında çalışır. Gate charge 13nC (@10V) ve input kapasitansi 320pF (@50V) olarak belirtilmiştir. Through-hole montaj tipi ile geleneksel PCB tasarımlarına uyumludur. Maksimum 14W güç tüketimi kapasitesine sahiptir. Ürün statüsü obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A |
| Drain to Source Voltage (Vdss) | 55V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 13nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 320pF @ 50V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-5 Full Pack |
| Part Status | Obsolete |
| Power - Max | 14W |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 7.7A, 10V |
| Supplier Device Package | TO-220-5 Full-Pak |
| Vgs(th) (Max) @ Id | 4V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
